參數的修改應在線進行。盡管使用編程器可以方便快速地改變原設定參數，但編程器一般不能交現場操作人員使用;所以，應考慮開發其他簡便有效的方法實現PLC的可變控制參數的在線修改。另外為了防止電壓過高損壞PLC，電源輸入端加上壓敏電阻。為了防止過熱, PLC不許安裝在變壓器等發熱元件的正上方，變頻器與PLC、伺服驅動器等保持一定距離。在元件間留有適當?shù)目障?，以便散熱，并且在配電箱上安裝風扇降溫。此外，為保證控制系統的安全與穩定運行，還應解決控制系統的安全保護問題，如系統的行程保護、故障元件的自動檢測等。
4 永宏FBs系列PLC的NC機床定位伺服控制系統分析
數控機床是一種高精度、高效率的自動化設備，提高數控機床的可靠性就顯得尤為重要?？煽慷仁窃u價可靠性的主要定量指標之一，其定義為:產品在規定條件下和規定時間內，完成規定功能的概率。對數控機床來說，這里的功能主要指數控機床的使用功能，例如數控機床的各種機能，伺服性能等。數控機床的功能部件對機床的功能擴展和性能的提升起著極為重要的作用，因此，它不同于一般配套件和附件的選用，不僅須與數控機床的整體結構諧和協調，融入整機系統具有******的匹配性能，而且還能很好地彰顯出該數控機床的個性化特征。用于高速化的數控系統不能僅是提高數據處理能力，而是應具備熱誤差補償單元以及能實現速度前瞻控制、位置環前饋控制和加減速平穩控制等先進控制技術的功能。所以必須選擇穩定可靠的控制單元才能保證數控機床正常高效運行。
鑒于以上各項要求，筆者采用臺灣永宏電機股份有限公司的FBs-44MN PLC作為該機床控制主單元，該型機具有較高的性價比，體積小，使用起來非常方便，接線簡捷。其編程軟件WinProladder有梯形圖大師之稱，易學易用且功能強大，編輯、監視、除錯等操作非常順手，按鍵、鼠標并用及在線即時指令功能查詢與操作指引，使編輯、輸入效率倍增。同時配以人機界面進行程序參數修改、設定以及運行狀態顯示監控，可編程設置人機界面的內容。該控制系統具有可靠性高，價格便宜，結構緊湊等特點，非常適合機床的控制要求，具體控制思路如圖3所示。

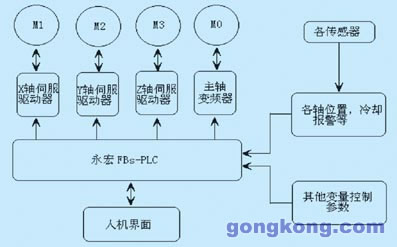

圖3 采用永宏P(guān)LC FBs-44MN 的NC 機床定位電氣控制系統圖
可編程邏輯控制器是該機床各項功能的邏輯控制中心，集成于數控系統中，主要是指控制軟件的集成化，而PLC硬件則在規模較大的系統中往往采取分布式結構。由圖3可以看出，系統控制中心采用永宏P(guān)LC FBs-44MN控制，并配以人機界面進行程序參數修改、設定，以及運行狀態顯示監控，可編程設置人機界面的內容。三軸均為全數字交流伺服系統，各軸伺服電機通過連軸器帶動滾珠絲杠，以移動配有直線導軌的工作臺和主軸銑頭，其定位準確，速度快。主軸銑頭由變頻器控制，根據刀具及工件和進給量，來設置主軸合理的轉速，并在程序中設定它的啟動停止。各軸均設二端極限傳感器和原點傳感器，冷卻和潤滑也都有異常檢測，在報警燈和人機界面處顯示報警信息由光柵、感應同步器等位置檢測裝置測得的實際位置反饋信號，隨時與給定值進行比較，將兩者的差值放大和變換，驅動執行機構，以給定的速度向著消除偏差的方向運動，直到給定位置與反饋的實際位置的差值等于零為止。閉環進給系統在結構上比開環進給系統復雜，成本也高，對環境室溫要求嚴。設計和調試都比開環系統難。但是可以獲得比開環進給系統更高的精度，更快的速度，驅動功率更大的特性指標。早期使用一般電機作為定位控制，由于速度不快、或者精度要求不高，所以足夠應對所需場合;當機械運轉為了獲取效率而將速度加快時，當產品質量、精度要求越來越高時，電機停止位置的控制就不是一般電機所能達到的了。解決這一問題的******方法是采用NC定位控制配合步進或伺服電機作定位控制。但在過去，由于它的價格很高，而限制了它使用的普遍性，近年來由于技術的發展及成本的降低，其價位已被用戶所接受，使用數量也越來越多。為配合這一趨勢，永宏P(guān)LC FBs系列將目前市面上專用的NC定位控制器功能整合在PLC內部SoC芯片內，除了免掉PLC與專用NC 定位控制器之間復雜的數據交換與連結程序外，更大幅降低整體成本，為用戶提供一種價廉物美、簡單方便的PLC整合NC定位控制的方案。永宏P(guān)LC FBs-44MN內部的SoC芯片含有多軸高速脈沖輸出以及高速硬件計數器，并且提供簡易使用和設計的定位程序編輯，對于這方面的應用，更是如虎添翼、如魚得水、得心應手了。PLC結合伺服驅動器所構成的NC閉環回路控制系統中，PLC負責發送高速脈沖命令給伺服驅動器，除了裝在伺服電機的位移檢測信號直接反饋到伺服驅動器外，外加位移檢測器裝在傳動機構之后，真正反映實際位移量，并將此信號反饋到PLC 內部的高速硬件計數器，這樣就可作更精確的控制，并且可避免上述半閉環回路的缺
|
