可編程序控制器在機床數控系統中應用探討
Researching the Application of PLC in the Mashine Tool Digital Control System

1 引言
　　 近年來，PLC在工業自動控制領域應用愈來愈廣，它在控制性能、組機周期和硬件成本等方面所表現出的綜合優勢是其它工控產品難以比擬的。隨著PLC技術的發展, 它在位置控制、過程控制、數據處理等方面的應用也越來越多。在機床的實際設計和生產過程中,為了提高數控機床加工的精度，對其定位控制裝置的選擇就顯得尤為重要。永宏FBs系列PLC的NC定位功能較其它PLC更精準，且程序的設計和調試相當方便。本文提出的是如何應用永宏PLC的NC定位控制實現機床數控系統控制功能的方法來滿足控制要求，在實際運行中是切實可行的。整機控制系統具有程序設計思路清晰、硬件電路簡單實用、可靠性高、抗干擾能力強，具有良好的性能價格比等顯著優點，其軟硬件的設計思路可供工礦企業的相關數控機床設計改造借鑒。
　　
　　2 數控機床組成結構及工作過程

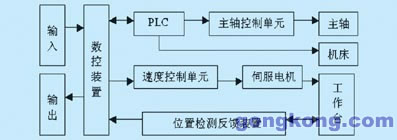

　　 本例數控機床由輸入、輸出裝置、數控裝置、可編程控制器、伺服系統、檢測反饋裝置和機床主機等組成，如圖1所示。
　　

　　圖1 數控機床組成機構圖
　　 輸入裝置可將不同加工信息傳遞于計算機。在數控機床產生的初期，輸入裝置為穿孔紙帶，現已趨于淘汰;目前，使用鍵盤、磁盤等，大大方便了信息輸入工作。輸出指輸出內部工作參數(含機床正常、理想工作狀態下的原始參數，故障診斷參數等)，一般在機床剛工作狀態需輸出這些參數作記錄保存，待工作一段時間后，再將輸出與原始資料作比較、對照，可幫助判斷機床工作是否維持正常。數控裝置是數控機床的核心與主導，完成所有加工數據的處理、計算工作，最終實現數控機床各功能的指揮工作。它包含微計算機的電路，各種接口電路、CRT顯示器等硬件及相應的軟件。可編程控制器對主軸單元實現控制，將程序中的轉速指令進行處理而控制主軸轉速;管理刀庫，進行自動刀具交換、選刀方式、刀具累計使用次數、刀具剩余壽命及刀具刃磨次數等管理;控制主軸正反轉和停止、準停、切削液開關、卡盤夾緊松開、機械手取送刀等動作;還對機床外部開關(行程開關、壓力開關、溫控開關等)進行控制;對輸出信號(刀庫、機械手、回轉工作臺等)進行控制。檢測反饋裝置由檢測元件和相應的電路組成，主要是檢測速度和位移，并將信息反饋于數控裝置，實現閉環控制以保證數控機床加工精度。數控機床的工作過程如圖2所示。
　　

　　圖2 數控機床的工作過程框圖
　　 數控加工的準備過程較復雜，內容多，含對零件的結構認識、工藝分析、工藝方案的制訂、加工程序編制、選用工裝及使用方法等。機床的調整主要包括刀具命名、調入刀庫、工件安裝、對刀、測量刀位、機床各部位狀態等多項工作內容。程序調試主要是對程序本身的邏輯問題及其設計合理性進行檢查和調整。試切加工則是對零件加工設計方案進行動態下的考察，而整個過程均需在前一步實現后的結果評價后再作后一步工作。試切成功后方可對零件進行正式加工，并對加工后的零件進行結果檢測。前三步工作均為待機時間，為提高工作效率，希望待機時間越短越好，越有利于機床合理使用。該項指標直接影響對機床利用率的評價(即機床實動率)。
　　
　　3 機床數控系統需要解決的幾個問題
　　 機床是由機械和電氣兩部分組成，在設計總體方案時應從機電兩方面來考慮機床各種功能的實施方案，數控機床的機械要求和數控系統的功能都很復雜，所以更應機電溝通，揚長避短。機床控制系統選件、裝配、程序編制及操作都應該比較合理，精度和穩定性都必須滿足使用要求。同時為便于調試和檢修，各項操作均設手動功能，如手動各軸快慢移動、主軸高低速旋轉、切削液及潤滑開關等。PLC按照邏輯條件進行順序動作或按照時序動作，另外還有與順序、時序無關的按照邏輯關系進行聯鎖保護動作的控制，PLC發展成了取代繼電器線路和進行順序控制的主要產品,在機床的電氣控制中應用也比較普遍。
　　 在實際控制中如何既能提高定位速度，同時又能保證定位精度是一項需要認真考慮并切實加以解決的問題。精度是機床必須保證的一項性能指標。位置伺服控制系統的位置精度在很大程度上決定了數控機床的加工精度。因此位置精度是一個極為重要的指標。為了保證有足夠的位置精度，一方面是正確選擇系統中開環放大倍數的大小，另一方面是對位置檢測元件提出精度的要求。因為在閉環控制系統中，對于檢測元件本身的誤差和被檢測量的偏差是很難區分出來的，反饋檢測元件的精度對系統的精度常常起著決定性的作用。高精度的控制系統必須有高精度的檢測元件作為保證。當現場條件發生變化時，系統的某些控制參數必須能作相應的修改，為滿足生產的連續性，要求對控制系統可變
