矩陣式變換技術的發展綜述
| 1、引言 隨著電力電子技術的發展，電力電子器件從20世紀60年代的SCR（晶閘管）發展到HVIGBT（耐高壓絕緣柵雙極型晶體管）。繼VVVF變頻之后出現了矢量控制變頻、直接轉矩控制變頻，其共同缺點是輸入功率因數低，直流回路需要耐高壓大容量的儲能電容，再生能量不能回饋電網。矩陣式交—交變頻能克服以上不足，近年來越來越受到人們的廣泛關注。 與傳統的交—直—交變頻器和交—交變頻器相比，矩陣式變頻器有如下幾方面的顯著特點： （1）輸出電壓幅值和頻率可獨立控制，輸出頻率可以高于、低于輸入頻率，理論上可以達到任意值； （2）在某些控制規律下，輸入功率因數角能夠靈活調節達到0.99以上，并可自由調節，可超前、滯后或調至接近于單位功率因數角； （3）采用四象限開關，可以實現能量雙向流動； （4）沒有中間儲能環節，結構緊湊，效率高； （5）輸入電流波形好，無低次諧波； （6）具有較強的可控性。 矩陣變換器的控制策略包括開關函數S的確定、實現和安全換流，開關函數的確定方法有直接變換法、空間矢量調制法[1>和滯環電流跟蹤法，目前空間矢量調制法研究的比較成熟。在換流方法的研究上有四步法、三步法、兩步法、軟開關換流。 2、拓撲結構的發展 矩陣變換器的電路拓撲形式在1976年由L.Gyllglli提出。直到1979年，M.Venturini和A.Alesina[7>首先提出了由9個功率開關組成的矩陣式交—交變換器結構，并指出矩陣式變換器的輸入功率因素角是可以任意調節的，但后來發現這種變換器存在固有極限，******電壓增益為0.866，并且與控制算法無關。由于矩陣式變換器的主回路采用9個雙向開關，還存在著雙向開關的實現與保護問題，其難點在于開關換流時，既不能有死區又不能有交疊，否則，任何一種情況都將導致開關管的損壞。為了實現安全換流，N.Burany提出了一種四步換流策略，可實現半軟開關換流。 2.1 拓撲結構 矩陣變換器最初提出時指的是M相輸入變換到N相輸出的一般化結構，因此曾被稱為通用變換器。根據M、N取值的不同及輸入輸出端電源性質的不同，人們提出了許多拓撲結構 （1）由三相交流變換到兩組直流，或者一組可變換極性的直流； （2）從三相交流變換到單相交流； （3）從單一直流變換到三相交流，也就是通常所說的逆變器； （4）由交流三相變換到交流三相，它的輸入輸出端之間采用雙向開關互相連接，即9開關矩陣變換器，它是研究得最多的一種拓撲； （5）由交流三相變換到交流三相，但輸入輸出端之間采用3個全控橋進行連接，稱為電壓源型矩陣變換器。它的結構比9開關矩陣變換器復雜，但性能更優。 三相輸入、三相輸出的交—交矩陣變換器電路拓撲結構如圖1所示。

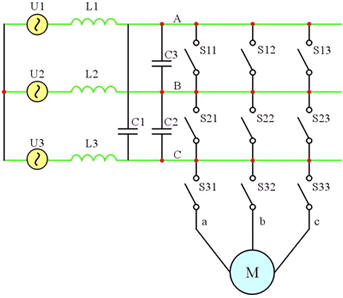

圖1 交—交矩陣式變換器拓撲結構 它含有9個雙向開關，通過對其邏輯控制，可實現對電源電壓和頻率的變換，以向負載提供幅值和頻率可調的電壓和電流。 2.2 元器件的發展歷程 矩陣變換器元器件的發展充分體現了電力電子技術的進步和發展趨勢。總的說來，主要經歷了以下幾個過程 （1）雙向功率器件的研究[8> 由于矩陣變換器所要求的雙向功率器件目前并不存在，于是就研究利用其他電力電子器件來合成雙向開關。已知的合成方法有：在整流橋內嵌入全控開關；并聯電流開關；串聯電壓開關；共集電極反并聯全控開關；共發射極反并聯全控開關。 在制造矩陣變換器的雙向開關常見的有共發射極結構如圖2所示。
圖2 共射極雙向開關電路 （2）功率模塊的研究 采取與IGBT模塊類似的做法，將多個雙向開關器件集成在一塊硅片上，有的甚至將保護電路、觸發電路也集成在一塊，使得變換器的體積減小，重量下降。 （3）裝置集成的研究 將功率器件或模塊、驅動電路、保護電路、電源都集成在一起，形成所謂的功率電子積木（PEBBPower Electronics Building Blocks）。它使得整個變換器裝置的體積進一步減少，更重要的是，它使變換器的可靠性大大提高，而損耗變得很少。 3、矩陣式變換器的調制策略 目前，矩陣變換器的調制策略常用開關函數矩陣來描述，開關函數的確定即矩陣式變換器調制策略主要有以下三種方法： （1）直接變換法 是通過對輸入電壓的連續斬波來合成輸出電壓，它可分為坐標變換法、諧波注入法、雙電壓瞬時值控制法。這些方法雖各有一定的優點，但也存在其不足，如坐標變換法矩陣變換器的輸出電壓偏低；諧波注入法計算量大，開關狀態復雜，對控制系統要求很高。 （2）間接變換法 此法可稱為交—直—交等效變換法、空間矢量調制法。目前在矩陣式變換器中研究較多也較為成熟。它將交—交變換虛擬為交—直和直—交變換，等效為整流和逆變，其具體實現時整流和逆變是一步完成的，低次諧波得到了較好的抑制。其控制方案較為復雜，缺少有效的動態分析支持。在此基礎上，丹麥學者Christian Klumpner等人研究出一種多邊形磁鏈調制法，這也是一種基于間接調制模型的新型調制方法。在采樣期間，只用到逆變階段的一個有效矢量和一個零矢量，使得定子磁鏈誤差達到最??；而在整流階段，按照輸入電流參考矢量角誤差最小的原則，只選單個電流矢量。因此，在采樣期間，就可以減少開關的次數，尤其在低頻調制階段，可以提高輸出電壓的精度；同時又可以對輸入電流矢量進行直接控制。該方法由于磁鏈按多邊形投影，而多邊形非常接近圓，因而使得電機漏磁減到最少。其主要優點有可以準確估計輸入電流；直接控制輸入電流矢量角；減少開關次數，提高脈沖分辨率；提高輸入端開關頻率。 （3）電流控制法 它以輸出電壓為控制目標，一般要求電流為對稱正弦量，因此變換器輸出電流要跟蹤給定電流呈正弦變化。它有兩種基本實現方法：滯環電流控制法和預測電流控制法。 ● 滯環電流跟蹤法是將三相輸出電流信號與實測的輸出電流信號相比較，根據比較結果和當前的電源 target=_blank>開關電源狀態決定開關動作，它具有容易理解、實現簡單、響應快、魯棒性好等優點，但開關頻率不夠穩定，諧波隨機分布，且輸入電流波形不夠理想，存在較大的諧波等。 ● 預測電流控制法的基本思想是 利用變換器下一開關周期的期望電流值和當前的實際電流值可以計算出符合電流變化的變換器輸出電壓矢量，然后在變換器的虛擬逆變器中運用空間矢量法合成這一輸出電壓矢量，就可以達到跟蹤輸出電流的目的，但復雜性和計算量將有所增加。 以上所有這些調制策略均各有其優越性，不同程度地存在問題，而影響這些方法研究應用的深度和廣度，在不同的場合下側重點不同，應采用不同的調制策略來進行研究。 4、矩陣式變換器的技術最新進展 矩陣變換器從1976年提出到現在30年的時間了。國外已有不少文獻提出矩陣變換器的實驗樣機，但是還沒有真正進入實用的報道。目前變換器的******輸出功率可達20kW，控制手段主要采用TMS320C30、C40數字信號處理器，80386微機及PLD器件。這方面做得比較好的是Aalborg大學矩陣變換器項目組。 上個世紀80年代末、90 年代初，南斯拉夫?qū)W者L.H-uber和美國D.Borojevic教授、日本學者A.I.Shiguro和T.Funjhashi教授、以及韓國學者W.H.Kwon和G.H.Cha等人的研究，使矩陣變換器的理論和控制技術逐漸走向成熟。L.Heber和D.Borojevic提出了一種基于空間矢量調制技術的PWM技術。 A.I.Shiguro和T.Furuhashi提出的雙線電壓瞬時值法。韓國學者W.H.Kwon和G.H.Cha對假設MC由非理想電流源和電壓源組成，利用DQ電路變換技術對實用升壓九開關MC的動、靜態特性進行了分析，為MC的分析提供了有效的方法。1994年弗吉尼亞電力電子中心年會上展出了輸入端具有功率因數校正（PFC）的三相一三相矩陣變換器，該變換器采用數字信號處理器（DSP）實現空間矢量調制，******輸出2kW，開關頻率20kHz，用MOSFET器件，負載為2kW的感應電動機，輸入端功率因數為0.99，輸出電壓、輸入電流均為正弦。1995～1996年，Peter．Nilsen 在他的博士論文中，以SIEMENS C166為控制器做出了試驗裝置，對矩陣式變換器的外圍電路進行了一系列研究。 1998～1999年，1999～2000年，Christan兩次作為訪問學者在美國也研究出了一套裝置，并對輸入電壓不平衡時，人工負載下矩陣式變換器的控制策略進行了研究。 我國在矩陣變換器方面的研究開始的較晚，基本上從20世紀90年代開始，南京航空航天大學，西安交通大學，上海大學，哈爾濱工業大學先后開展了這方面的研究工作，取得了令人矚目的成績，達到了一定的水平。1992年，南京航空航天大學的莊心復教授采用空間矢量調制法分析直—交和交—直變換器，合成后求得交一交變換器的調制方法，并以一臺32位數字信號處理器TMS32014作為控制器，設計并制作了一臺實驗樣機。1998年，上海大學的陳伯時、陸?；鄣韧ㄟ^把矩陣變換器等效為交一直一交變換器，利用逆變器中廣泛采用的空間矢量PWM調制技術，并利用8OC196KC作為控制器，以IGBT作為開關器件，采用四步換流的方法，成功的制作出了三相交一交矩陣變換器的實驗裝置，綜合指標達到了國際先進水平。南京航空航天大學的穆新華等對A.I．Shigur所提出的雙電壓瞬時值控制技術進行了仔細的分析整理，提出了原點開關的概念，使其開關狀態的轉換和電流合成過程規律化，并通過仿真計算驗證了其正確性。2000年，哈爾濱工業大學陳學允、陳希有等建立了矩陣變換器的等效電路，得到了輸入電流、功率因素、電壓增益、輸出阻抗等性能指標的解析表達式。1999～2000 年，福州大學對電流滯環的矩陣式變換器進行了一系列研究。2001年，華中科技大學也提出了一種新型的三相—三相的矩陣式變換器。上海大學陳伯時提出了輸入非平衡時改善輸入電流諧波的調制策略。2002年，浙江大學的賀益康等提出了矩陣變換器在風力發電方面的應用，國外也早在1997年有文章提到。清華大學鄧毅晟等提出了用DSP和PLD實現四步換流。2003年，湘潭大學朱建林等開始研究提高矩陣變換器電壓傳輸比。 總的來看，目前世界范圍內矩陣式變換器的研制還停留在理論研究和實驗室樣機階段，尚未形成實用化的成熟產品。我國的矩陣式變換器的研究工作無論在理論上還是在實際研制上，與國際領先水平相比，都還有不小的差距。 目前矩陣變換器的研究熱點主要在兩個方面： （1）在理論研究方面，繼續探討電壓傳輸比的提高和新型調制策略，還可以結合智能控制的有關理論，如模糊控制、神經網絡控制、自適應控制、模糊神經網絡控制等進行研究； （2）在實際應用研究方面是將其實用化和工業化，例如可靠換流實現及保護、雙向開關的實現與封裝以及輸入濾波器的設計等。 5、矩陣變頻器的應用前景 矩陣變換器由于具有輸入電流為正弦量、雙向功率流動、輸入功率因數可調等優越性能，其應用研究與前景可從幾個方面來探討： （1）應用于轉速較低的傳動系統 矩陣變換器的電壓傳輸比受到一定限制，在輸出頻率較高時會出現輸出電壓不足的現象，不太適合調速范圍較高的場合；它不需要更換電解電容的，因而可以在低頻大功率變頻調速系統中長時間可靠工作。 （2）作為電源產品 與目前的電源產品相比，矩陣變換器有一定優越性，如功率因數高、無中間儲能環節、結構緊湊壽命長，在這方面，矩陣式變換器的研究有良好的市場前景。 （3）用于高壓大功率變換 在需要高壓的場合，可以將矩陣式變換器串聯使用，達到高壓大功率輸出的目的。 （4）用于功率因數校正 由于矩陣式變換器的輸入功率因數可以任意調節，其調制策略和實現技術在某些場合可以用于校正電路的功率因數。由于它具有柔性變換能力，可以作為一種通用的電力變換器來實現電力變壓器的某些性能，作為無功補償器來提高電網利用率。 矩陣變換器在風力發電、熱電機組直流電源、感應電動機調速、電力系統應用（如統一潮流控 |
