熱式流量計在熱電行業的應用


本文主要介紹熱式氣體質量流量計的工作原理,安裝技術規范、調試方法以及應用注意事項和ST98A流量計在濱化熱力公司鍋爐中的應用及常見故障處理方法。


熱式流量計在熱電行業的應用



一、 概述:
  山東濱化集團股份有限責任公司老熱電廠煙氣、風流量采用機翼式流量計,由節流件和差壓變送器組成,機翼式取壓裝置有維護量大、壓損大、安裝不方便等缺點,同時由于測量管道灰塵煤粉顆粒物較多,存在易堵、易凍、易漏等現象,使流量指示不準,同時還會使流量系數發生變化,測量精度降低,造成測量誤差大。因此我們?cè)谛律系腻仩t系統中先后安裝投運ST98-A FCI流量計16臺作為一次風、鍋爐出口煙氣、返料鳳、流化風量的測量,安裝投入運行后效果良好。

二、測量原理
  ST98型流量計是一種用于空氣和氣體測量應用的熱擴散式質量流量計,ST98型流量計由一個流量元件、一個流量變送器和一個封裝組成。ST98的流量元件使用熱擴散的操作原理,一個低功率加熱器通過加熱一個電阻式溫度探測器(RTD),在兩個RTD之間造成一個溫差。流體的流動將被加熱的RTD上的熱量帶走,造成兩個RTD間的溫度差成比例變化,流量計的流量變送器將RTD間的溫差轉換成一個刻度信號和一個可選擇的顯示值。

三、技術規格及參數:
  操作溫度:控制電路的環境溫度(-18-60℃)
  傳感器標準溫度(-40-177℃)
  操作壓力:0-250PSIG(0-17BAR(G))
  流量范圍:0.75-600SFPS(0.21—172NMPS)
  精度:標準精度為±1%讀數 +0.5%的滿量程
  重復性:±0.5%讀數
  量程比:10:1 到100:1
  信號輸出:4-20mA,700Ω******負載;0-5,1-5&0-10VDC 100KΩ最小負載
  流量精度:±1%+0.5%滿量程
  輸入電源:AC輸入:100-240VAC,50/60Hz DC輸入:22-33VDC
  輸出信號:電流:4~20 mA,700 O ******負載。電壓:0~10 VDC,0~5 VDC,1~5 VDC,100KO 最小負載

四、安裝傳感器安裝焊接(以管道尺寸為2600*1600mm為例)
  1、在測量管道上焊接帶3/4NPT(陰螺紋)的安裝短管3個,其中2個為觀測孔,一個為測量孔。

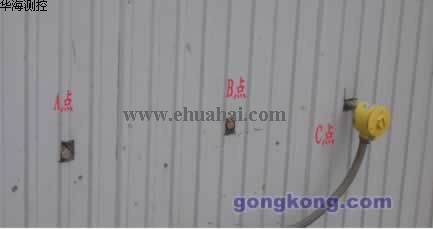

  2、在管道2600mm側距外壁650/1300/1950mm處分別開A、B、C三個孔,見圖一。


熱式流量計在熱電行業的應用


3、質量流量計插入深度等于管內徑的1/2+12.7+管厚。

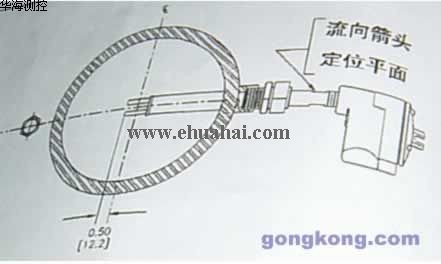

  4、過程連接頭如圖二所示


熱式流量計在熱電行業的應用


5、接線
  (1) 出于安全因素的考慮,ST98特別要求220V AC電源采用三線制,其中一根接地線必須連接到流量變送器接線端子排的接地終端。
  (2) 因傳統4~20mA的I/O產品對變頻驅動設備等產生的高頻噪聲干擾較為敏感,且現場的電氣高頻噪聲污染較為嚴重。避免儀表信號傳輸回路遭受干擾,對輸出信號電纜采用屏蔽電纜,且屏蔽層在靠近變送器一端接地,DCS機柜一端包裹保護起來。

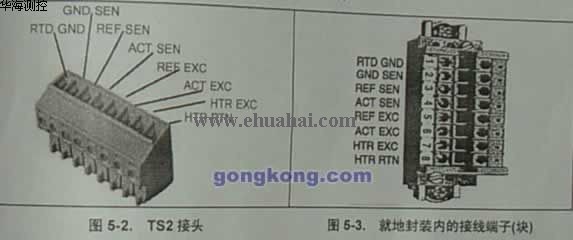

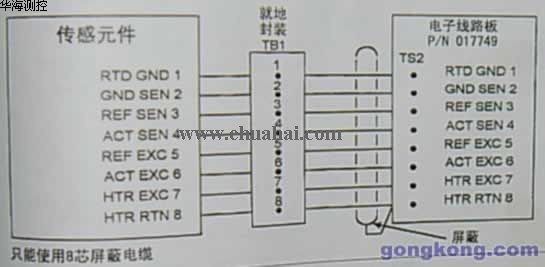

  6、現場傳感器部分按照?qǐng)D三、四聯接


熱式流量計在熱電行業的應用




熱式流量計在熱電行業的應用

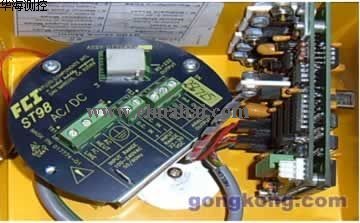

7、二次儀表接線按照?qǐng)D五連接


熱式流量計在熱電行業的應用



五、調試
  使用ST98流量變送器提供的RJ-12通訊串口與FCI的FC88通訊器進行鏈接通訊。
  第一、將風機負荷調節至40%,在過程連接頭A處插入傳感器總長度1/3,記錄FC88 T狀態下流量值,繼續推進傳感器至2/3處,記錄流量值,最后全部推進,記錄流量值。然后將傳感器分別移至B和C點記錄數據。
  第二、將風機負荷調節至60%,在過程連接頭A處插入傳感器總長度1/3,記錄FC88 T狀態下流量值,繼續推進傳感器至2/3處,記錄流量值,最后全部推進,記錄流量值,然后將傳感器分別移至B和C點記錄數據。
  第三、將風機負荷調節至80%,在過程連接頭A處插入傳感器總長度1/3,記錄FC88 T狀態下流量值,繼續推進傳感器至2/3處,記錄流量值,最后全部推進,記錄流量值。然后將傳感器分別移至B和C點記錄數據。把3個不同負荷下的9個數據相加除9,既為不同負荷下瞬時流量值。

示例:負荷40%點
  A位置三個數據分別為:365NCMH、500 NCMH、700 NCMH。B位置三個數據分別為:200 NCMH、600 NCMH、900 NCMH, C位置三個數據分別為:800 NCMH、900 NCMH、1000 NCMH,9個數據相加,計算平

均值是663 NCMH,這就是此管道的瞬時流量值,******安裝點是A3或B2 。若安裝在A3點,K系數 為663除以700所得值0.947。若安裝在B2點, K系數為663除以600所得值為1.105。三種不同負荷狀態下數據計算,可尋出******的安裝位置以及流場分布點,便于減小誤差。

六、菜單控制和結構
  1、大部分條目需要敲至少兩個鍵:一個字母加[ENTER]鍵,或一個或多個數字加[ENTER]鍵。
  2、 所以有的用戶條目由輸入模式(input Mode)?<提示開始,只是當設備處于主功能模式下(這時需按[ENTER]選擇條目)時除外。
  3、 Y/N表示是(Y),保存或者改變參數,或否(N),不要保存或改變參數。
  4、 使用backspace(后退一格)[BKSP]鍵可以退后。

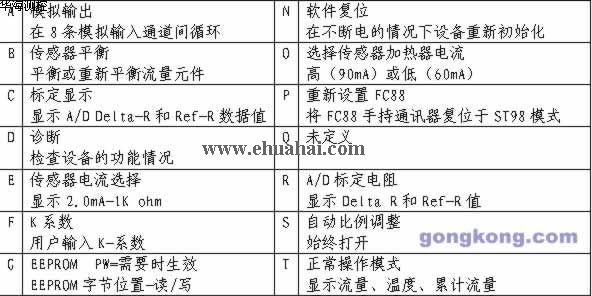

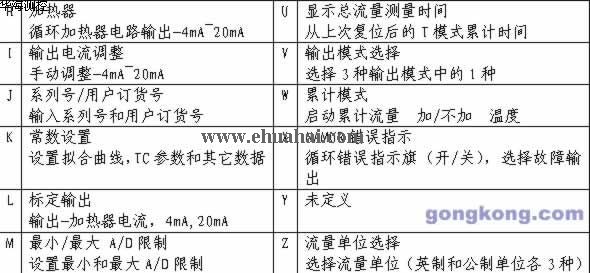

常用菜單選項表




熱式流量計在熱電行業的應用




熱式流量計在熱電行業的應用


常用操作命令

 B.傳感器平衡
  這一功能只有當安轉了新的流量元件或必須進行標定時才能用。要使設備正常工作,流量元件和電子部件必須平衡。平衡意味著處于同一溫度,流量元件中的 RTD必須電阻相同。由于RTD在物理特性上的差異,其中一個RTD的電流需要作調整,使兩個RTD上的電壓相同。其間的差值要盡量接近零。設備平衡既可以自動完成,也可以手動完成。
  按[B][ENTER]將顯示“輸入密碼(Enter Code)”
  輸入密碼加[ENTER]鍵,出現“輸入溫度值(Enter temp.#)”
  在輸入溫度值后,將顯示“自動或手動(Auto or Manual)”以及“按A或M<”
  按[A][ENTER]將顯示“xxx xxxx平衡(Balancing)”。然后第1行將出現“已平衡(Balanced)”,第2行將出現“保存(Saved)!xxx”如果按了[M] [ENTER],而不是[A][ENTER],則將顯示“輸入平衡值(Enter Balance#)”的提示。一旦輸入了平衡值[xxx],則平衡值在第1行出現,第2行則出現“保存?。⊿aved)”。稍后幾秒之后,第1行將出現“ 保存(Saved)!xxx”,第2行出現“輸入模式?(Input Mode)<”。(一般情況下,平衡值在234~237之間)
 N.軟件重啟初始化。
  按[N][ENTER]將顯示:“重新啟動,請稍后!(Restar-Wait!)”,然后出現初始化顯示:“FCIST98”,“正在初始化(initizlization)!”,“加熱器啟動(Heater On)!”,“版本(Version x.xx)”,“量程=1.000001”。最后“輸入模式(Input Mode)<”。
 S.在用戶存儲區或工廠存儲區進行儲存和/或恢復
  按[S][ENTER]將顯示“用戶恢復(Restore User)”以及“從用戶存儲區(from USER SAVE)?”。如果按“Y”,則顯示“恢復頁(Restore Page x)”,以及“請稍等(Please wait)”和“結束(Completed)!”,以及“重啟!(Restart)”。如果按了“N”,則顯示“用戶恢復(Restore User)”以及“從工廠存儲區(from FACTORY)?”。然后的顯示與從用戶存儲區恢復相同。
 T. 正常操作模式
  按T[ENTER]第1行將顯示“53.0SFPS”,第2行將顯示“70.8°F”(示例為默認單位)。
 Z. 量程修改(公制)
  按[Z][ENTER]將顯示“E代表英制或(E for English)”“M代表英制或(E for Metric)”。按[M][ENTER]則下一個提示為“M SMPS.N NCMH”,后跟&ldq

uo;或K KG/HR”。按[N][ENTER] 則下一個提示為“R圓管或(R round duct or)”,后跟“S方管(S retangular)<”。按[R][ENTER]則下一個提示為“直徑:Mn”“x.xxxxxx”,后跟“修改(change it)?<”。按[Y][ENTER]并輸入一個新值,否則按[N][ENTER]或[ENTER]。如果按了[S][ENTER],下一個提示為 “Mn寬度(Wide)”“x.xxxxxx”,后跟“修改(change it)?<”。按[Y][ENTER]并輸入一個新值,否則按[N][ENTER]或[ENTER]。下一個提示為“Mn高度(High)”,“x.xxxxxx”,后跟“修改(change it)?<”。按[Y][ENTER]并輸入一個新值或按[N][ENTER]或[ENTER]。下一個提示為“******=x.xxxxxx”,后跟“ 修改滿量程(Change F.S)?<”。按[Y][ENTER]并輸入一個新值,否則按[N][ENTER]或[ENTER]。下一個提示為“零=x.xxxxxx”,后跟“修改(Chande it)?<”。按[Y][ENTER]保存新值,否則按[N][ENTER]或[ENTER]。下一個提示為“保存(Save)?<”。按 [Y][ENTER]保存新值。 最后一個提示為“輸入模式(Input Code)?<”

七、安裝調試過程中的注意事項
 1、直管段要求
  安裝時在流量計的上游直管段要求大于20D,下游直管段為10D。
 2、確認流向

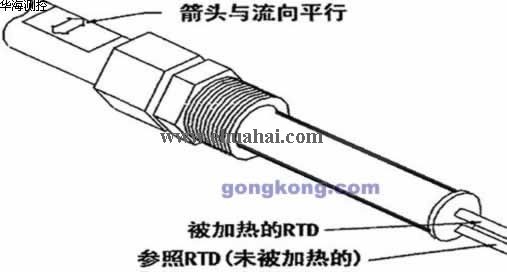

  ST98流量元件未端靠近封裝的地方有一個小平面,在這個小平面上有一個指示流體流向的箭頭(見圖一),安裝時應注意標有流向箭頭的小平面與過程介質流動的方
