1  引  言

本文旨在研究基于ARM微處理器的MPEG-4視頻解碼技術，主要應用在手持移動設備中。利用嵌入式系統實現MPEG-4視頻解碼，處理器的選擇是關鍵。在嵌入式系統中常用的RISC處理器是ARM核，主要是因?yàn)樗哂畜w積小，功耗低，成本低，性價比高的特點，這對于移動應用領域非常重要。ARM7系列微處理器為低功耗的32位RISC處理器，最適合于對價位和功耗要求較高的消費類應用。本解碼器定位于低分辨率和低幀率的應用場合，因此選擇在ARM7TDMI核上實現解碼功能。要實現更高幀率和分辨率的解碼，可將軟件直接應用在更高端的處理器上。

2  MPEG-4視頻解碼算法的優化與實現

MPEG-4標準可以劃分為一套子標準，標準的每一部分都有各自最適合的應用場合。MPEG-4 SVP就是一種特殊的、簡單的MPEG-4實現，SVP代表Simple Visual Profile。這部分是專門針對手持式產品中無線視頻傳輸應用場合而制定的。由于本解碼器應用在手持移動設備視頻解碼的場合，因此選用MPEG-4 SVP作為解碼算法。

本文選用ARM7TDMI作為核心處理器進行MPEG-4視頻解碼器的開發。在實際開發過程中，針對ARM7TDMI的結構和MPEG-4的算法特點，做了大量優化工作，保證了解碼的精度，大幅度提高了解碼的速度。解碼器的具體功能如表1所列。

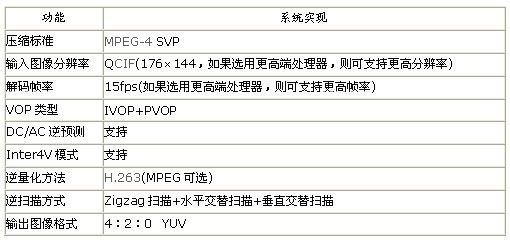

表1  基于ARM7TDMI的MPEG-4視頻解碼器功能表

2.1 解碼器算法

解碼過程實際上就是從視頻編碼碼流中恢復出VOP數據的過程。圖1描述了一個視頻解碼過程。解碼器主要包含兩部分： 運動解碼和紋理解碼。I幀中只含有紋理信息，因此只須解碼紋理信息即可恢復I幀。而P幀中不僅包含紋理信息，還包含運動信息，所以須解碼運動信息，獲得運動矢量并進行運動補償。另外，還須進行紋理解碼獲得殘差值，將這兩部分組合起來才能重建P幀。

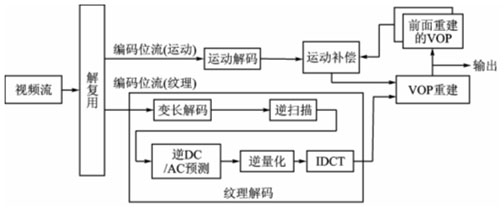

圖1  MPEG4 SVP的解碼過程

解碼器的實現主要是提供一個簡單的接口函數，供解碼時調用。該接口函數根據解碼的不同需要和不同階段提供了5個入口。5個接口函數中： 4個供初始化、預處理及后續處理時調用；剩余1個是幀解碼的實現函數。圖2為幀解碼主程序的流程圖。

圖2  幀解碼主程序的流程圖。

解碼過程的計算主要集中在如下幾個模塊：IDCT、運動補償MC、逆量化、逆掃描、逆預測以及變長解碼VLD。表2給出了優化前解碼過程的特征信息。

從表2中可以看出，上述運算模塊在解碼過程中占有很大比例。對以上各模塊進行優化的效果將直接反映在解碼器的實時效率上。

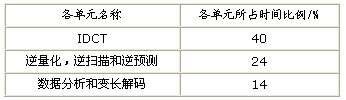

表2  優化前解碼過程的特征信息

2.2 ARM平臺下算法的優化

ARM結構是基于RISC原理的，指令集和相關的解碼機制都比CISC要簡單得多。它能高效地輸出指令，快速送出實時中斷響應；它還進行了管道設置，處理和存儲系統的所有部分可以持續地運轉。在典型的情況下，當一條指令被執行時，其后續指令正在被解碼；而第三條指令便從存儲器中取出。ARM7TDMI并不具有指令或數據的高速緩存，主要被用于控制核心，而非數據處理。但通過對其特性的靈活運用，可以使其非常容易地應用于視頻解碼過程。對MPEG4視頻解碼器的算法優化主要從以下幾方面入手：

（1） 算法的優化
這里是指高級C語言轉化算法以簡化計算量, 用******算法實現解碼中的各模塊。

① IDCT算法的選擇
IDCT運行次數多，運算量很大，其變換的快慢直接影響解碼的速度。本文采用一種稱為AAN的快速算法。其一維8點的DCT變換通過16點DFT來實現，而16點DFT又可通過FFT實現；二維8×8的DCT運算僅需80次乘法和464次加法操作，大大減小了這部分的運算量。用AAN算法實現IDCT運算時，實際上是用IDFT取代IDCT，所以首先要得到DFT系數。方法是逆量化后直接將DCT系數分別乘以尺度因子，也就是說將尺度變換與逆量化結合。

② 除法運算的消除
一個除法操作須花費60～120個周期進行處理,而一個乘法操作最多需要4個周期。在除法可以被乘法代替而不喪失準確性的計算中,這樣做是非常有好處的。在反向DC系數預測過程中,DC系數重構后,立即對其進行逆量化,從而消除除法運算。

③ 存儲訪問的減少
在任何實現中盡可能減少存儲訪問都是非常有價值的。由于ARM7TDMI內沒有緩存，每次訪問都是對外部存儲器進行的，所以這樣做尤為重要。通過在任何可能的地方結合解碼過程，訪問的次數即可減少。I幀中反向DC系數預測與DC系數逆量化的結合、逆掃描與變長解碼的結合，以及逆量化與IDCT的結合，P幀中變長解碼、逆掃描與反量化的結合，對于每個非零系數只需一次讀入和一次存儲。同時，像素重建也在IDCT之后立即進行。這樣對每個系數來說，又減少了一次讀入和存儲。

（2） 根據ARM7TDMI芯片結構的優化
這里的優化主要體現在節約寄存器資源。任何一種芯片的寄存器資源都是有限的，ARM7TDMI的通用寄存器總數為31個，對于小規模應用程序是足夠了，但在MPEG4解碼過程中往往會用到較多的寄存器，所以仍須節儉。方法如下： 其一，在可能的情況下盡量少用寄存器，比如可對一個寄存器多次使用。其二，根據具體情況選擇最優的變量類型，在局部變量中，使用int類型效率最高；而對于全局變量，使用short類型，則可減小Flash的使用量。

（3） 匯編/結構層的優化
盡管編譯器可以產生匯編代碼，但為了使代碼效率更高，根據ARM7TDMI的特性對模塊IDCT、IQ、VLD、DC/AC預測和MC進行手工匯編編碼。下面詳細闡述不同的優化方法及其所使用的模塊。

① 內部循環的解開
循環的解開其實也是為了增強程序中的并行處理能力。對于解循環，不能在解開的循環中保留線性過程，即指令在執行過程中的結果不能作為后續指令的輸入數據；否則也就失去了并行處理能力，解循環也就失去了意義。
② 乘法和除法盡量用移位運算來完成
對于2的冪次乘法或除法使用移位將會提高不少效率，一條除法指令使用的周期數遠遠多于移位指令。
③ 盡可能將循環內部的負荷放到循環外面
這點很重要，因?yàn)樵S多循環內部包括一條或幾條運算語句，這些語句將被重復運算，因此如果事先設定一個變量，然后賦上那幾條運算語句的值，并替換到循環外部，則會極大地節省芯片資源，特別是對于循環中含有除法運算的情況。在逆量化循環運算中，存在著大量冗余計算，原因在于逆量化運算中參數的重復計算，而對于每幀解碼VOP，這些參數是唯一的。因此，可將這些參數的計算放到逆量化循環外面，則每幀只須計算一次。這樣即可節約大量的指令周期。
④ 功能參數的優化數量
在ARM編譯的過程中，子程序的參數是通過寄存器R0～R3來傳遞的。如果所傳遞的參數多于4個，那么超出的參數將被壓入棧內；當它們在函數中被第一次訪問時，便會從棧中彈出。通過把參數的數量減少到4個或者少于4個，則可直接使用，而無需任何的調入，因?yàn)檫@些值都可從寄存器中獲得。
⑤ 利用LDM和STM減少存儲器的訪問
批量加載/存儲指令可以實現在一組寄存器和一塊連續的內存單元之間傳輸數據。LDM為加載多個寄存器；STM為存儲多個寄存器。這種特性非常有用，因?yàn)榕c單字加載/存儲相比，它在執行周期上花費更少。因此它在IDCT中得到了有效的利用，用于同一時刻取出一行的所有系數。同樣在運動補償過程中，一組數據字在指令的一次執行中獲得，并且暫時存儲在多個寄存器中以便日后使用。
⑥ 指令的有條件執行
有條件執行的特性被ARM7TDMI的所有算法和數據移位指令支持。這是一項可選的特性。它在指令被執行時設置標記。有條件執行通常用于循環退出條件和飽和條件，可以節省退出循環中的一個指令CMP。對于循環次數很多的情況，即使是一個指令的減少也有很大的好處。在變長解碼中就很好地利用了這種特性。
⑦ 一種用于運動補償?shù)挠行?yōu)化方法
解碼過程中處理的像素是8位。如果運動補償是在字節或像素的基礎上執行，那么字節加載和存儲將被使用，它是存儲器訪問中代價最高的操作。因?yàn)锳RM7TDMI是32位微處理器，存儲器可以按字讀取數據，因此設計出一種有效的運動補償方法，即在字?jǐn)?shù)據的基礎上進行操作。利用這種方法，便可以用一種非常有效的方式同時對4像素進行運動補償。
 下面以水平方向的半像素補償為例，講述補償?shù)倪^程。補償?shù)脑砣鐖D3所示。

首先讀入一個字到寄存器中，從低到高的數據依次對應的是像素0、像素1、像素2和像素3；然后將讀碼流指針增加1字節，再讀取下一個字到另一寄存器中，從低到高的數據依次對應的為像素1、像素2、像素3和像素4。示意圖如圖4所示。

      圖3  半像素內插示意圖                          圖4  4像素補償原理示意圖

半像素補償可由x=(A+B+1-rounding_control)/2來實現。式中： A和B為參考幀中兩個相鄰的像素?cái)?shù)據；rounding_control可取0或1。

按照補償公式對上述兩個寄存器進行相加移位操作，但是對應像素兩兩相加時可能會產生進位。為了解決這個問題，須設置保護位，具體方法如下：

將上述兩個寄存器中的任意一個（如寄存器1）與0xFEFEFEFF相“與”，則寄存器1中像素1、2、3的最低位被清0，即將后一字節的最低位設置為前一字節的保護位。而對于第3字節，因?yàn)榧拇嫫鞅旧韼в羞M(jìn)位狀態標志，所以無需另外設置。

•如果rounding_control為0，則將寄存器2與0x01010101相加，然后再和0xFEFEFEFF相“與”，設置進位保護位；如果rounding_control為1，則直接將寄存器2和0xFEFEFEFF相“與”。
•將以上兩步的結果相加，判斷進位狀態標志。若有進位，則將相加結果的最高位，即寄存器的第31位置1，最后右移1位。所得結果即補償后的4個像素值。
在同時對4像素進行補償?shù)倪^程中，只有當相鄰兩像素的最高位都為1時，才會有進位產生。使用這種補償方法其實犧牲了部分精度，但這里只是使所影響的像素值增加了1，所以影響并不大，而且可以使補償速度大大提升。同時對4像素進行補償?shù)倪^程中，寄存器加載需要3個周期，存儲需要2個周期，共有兩次加載和一次存儲操作，中間的加法和移位操作需要6個指令周期，共需14個周期。如果對上面4個像素分別進行補償，則需5次加載操作和4次存儲操作，共23個周期，另外中間計算還需12個周期，所以共需35個周期?？梢?，犧牲部分精度換取補償速度是很值得的。

對于垂直方向和水平垂直方向的半像素補償，其原理與水平方向相同。

3  實驗結果與數據分析

通過優化，MPEG4的解碼性能有了較大的提升。在ADS1.2環境下分別對各模塊進行C算法優化和ARM代碼優化，結果如表3所列。按調用一次模塊函數所需周期數進行統計。

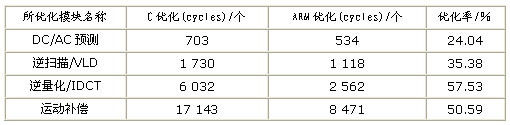

表3  仿真器上各模塊單獨統計（使用QCIF格式圖像news）

這些模塊是解碼過程中經常會調用的函數，因此，這些函數的優化將使解碼速度有明顯的提高。

表4比較了不同序列的15幀QCIF格式視頻解碼優化前后所需的帶寬。這些圖像具有不同的復雜度，因而結果也不一樣。

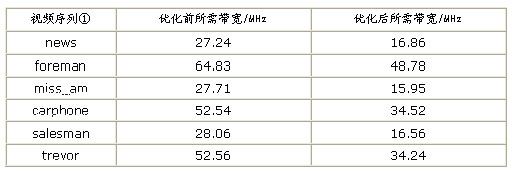

表4  對不同序列的優化結果（15fps QCIF格式）

注： ① 為標準視頻測試序列。

解碼速度基本取決于圖像畫面的運動情況和顏色是否豐富。從上面的數據可以看出對于不同的序列，其解碼速度也不同。news、salesman和miss_am之所以很快，是因?yàn)閳D像背景靜止，只有肩部和頭部有運動，所以P幀的編碼數據量較少，解碼速度較高。另外，如果圖像很簡單（單調），其能量集中到DC系數（直流分量）上，交流系數會出現多個零，因此變長解碼速度就會較高,從而節約了解碼時間。

從仿真速度分析
