關鍵詞：PLC 變頻器 中央空調 節能改造

一、前言

　　中央空調系統是現代大型建筑物不可缺少的配套設施之一，電能的消耗非常大，約占建筑物總電能消耗的50%。由于中央空調系統都是按******負載并增加一定余量設計，而實際上在一年中，滿負載下運行最多只有十多天，甚至十多個小時，幾乎絕大部分時間負載都在70%以下運行。通常中央空調系統中冷凍主機的負荷能隨季節氣溫變化自動調節負載，而與冷凍主機相匹配的冷凍泵、冷卻泵卻不能自動調節負載，幾乎長期在100%負載下運行，造成了能量的極大浪費，也惡化了中央空調的運行環境和運行質量。

　　隨著變頻技術的日益成熟，利用變頻器、PLC、數模轉換模塊、溫度傳感器、溫度模塊等器件的有機結合，構成溫差閉環自動控制系統，自動調節水泵的輸出流量，達到節能目的提供了可靠的技術條件。

二、問題的提出

　　1、原系統簡介

　　我酒店的中央空調系統的主要設備和控制方式：100冷噸冷氣主機2臺，型號為三洋溴化鋰蒸汽機組，平時一備一用,高峰時兩臺并聯運行；冷卻水泵2臺,揚程28米,配用功率45 KW,冷水泵有3臺，由于經過幾次調整，型號較亂,一臺為揚程32米，配用功率37KW, 一臺為揚程32米，配用功率55KW, 一臺為揚程50米，配用功率45KW。冷卻塔6臺，風扇電機5.5KW，并聯運行。

　　2、原系統的運行及存在問題

　　我酒店是一間三星級酒店。因酒店是一個比較特殊的場所，對客人的舒適度要求比較高，且酒店大部分空間自然通風效果不好，所以對夏季冷氣質量的要求較高。

　　由于中央空調系統設計時必須按天氣最熱、負荷******時設計，且留有10%-20%左右的設計余量。其中冷凍主機可以根據負載變化隨之加載或減載，冷凍水泵和冷卻水泵卻不能隨負載變化作出相應的調節。這樣，冷凍水、冷卻水系統幾乎長期在大流量、小溫差的狀態下運行，造成了能量的極大浪費。

　　為了解決以上問題，我們打算利用變頻器、PLC、數模轉換模塊、溫度模塊、溫度傳感器等構成的溫差閉環自動調速系統。對冷凍、冷卻水泵、冷卻塔進行改造，以節約電能。

三、節能改造的可行性分析

改造方案是通過變頻器、PLC、數模轉換模塊、溫度模塊和溫度傳感器等構成溫差閉環自動控制，根據負載輕重自動調整水泵的運行頻率，同時根據冷卻水溫度的高低，自動切投冷卻塔散熱風機，以達到節能效果。以下是分析過程：

　　1、 中央空調系統簡介

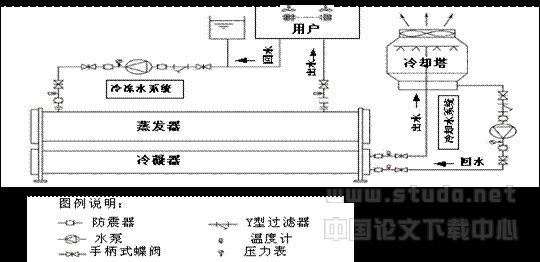

中央空調系統結構圖

　　在中央空調系統設計中，冷凍泵、冷卻泵的裝機容量是取系統******負荷再增加10%—20%余量作為設計系數。根據計算中央空調系統中，冷凍水、冷卻水循環用電約占夏季酒店總用電的25%—30%，冷卻塔的用電占8%—10%。因此，實施對冷凍水和冷卻水循環系統以及冷卻塔的能量自動控制是中央空調系統節能改造及自動控制的重要組成部分。

　　2、泵的轉速調節

根據異步電動機原理

n=60f/p(1-s)

式中：n:轉速 f:頻率 p:電機磁極對數 s:轉差率

由上式可見，調節轉速有3種方法，改變頻率、改變電機磁極對數、改變轉差率。在以上調速方法中，變頻調速性能最好，調速范圍大，靜態穩定性好，運行效率高。因此改變頻率而改變轉速的方法最方便有效。

　　3、冷卻塔的控制

以前的冷卻塔是人為的根據冷卻水溫度選擇冷卻塔開啟的臺數，非常容易造成能源的浪費現象，現在根據冷卻水的溫度，由溫度傳感器傳送信號至PLC，由PLC經計算后對冷卻塔風機依次開啟，以28℃為基數，溫度每上升2℃，開啟兩臺散熱風機，每下降2℃，延時5分鐘后停止2臺風機，以達到節能效果。

四、節能改造的具體方案

　　1、主電路的控制設計

　　根據具體情況，同時考慮到成本控制，原有的電器設備盡可能的利用。冷凍水泵及冷卻水泵均采用一用一備的方式運行，使用一臺變頻器控制拖動兩臺水泵交替運行。將一臺揚程較高的冷水泵作為備用。

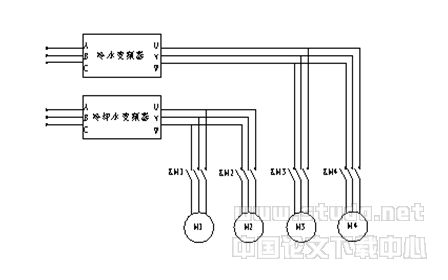

以下為冷凍水泵與冷卻水泵一次接線圖：

　　2、功能控制方式

工作流程：

　　開機：開啟冷水及冷卻水泵，由PLC控制冷水及冷卻水泵的啟停，由冷水及冷卻水泵的接觸器向制冷機發出聯鎖信號，開啟制冷機，由變頻器、溫度傳感器、溫度模塊組成的溫差閉環控制電路對水泵進行調速以控制工作流量，同時PLC控制冷卻塔根據溫度傳感器信號自動選擇開啟臺數。

　　停機：關閉制冷機，冷水及冷卻水泵以及冷卻塔延時十分鐘后自動關閉。

　　保護：由壓力傳感器控制冷水及冷卻水的缺水保護，壓力偏低時自動開啟補水泵補水。

五、變頻節能技術框圖及改造原理分析

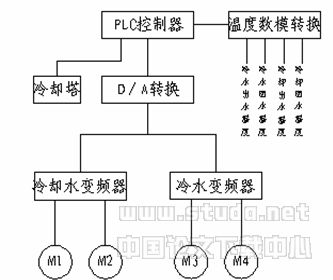

下圖為變頻節能系統示意圖

1、對冷凍泵進行變頻改造

　　控制原理說明如下：PLC控制器通過溫度
