利用機械作用使織物的緯密和經向織縮增加到一定程度而具有松弛的結構，再通過機械預縮手段，使織物中原有的潛在收縮在成為成品之前預先縮回而收到明顯降低成品縮水率的效果，這就是預縮機的作用。
　　
　　

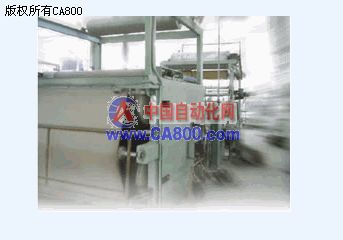

　　預縮機的工作過程是使加工織物經居中裝置，超喂輥自由落入網式輸送帶，經輸送帶輸送織物經汽蒸（給濕）、松弛、烘干、冷卻，達到一定的預縮。進布由光電檢測，并控制織物自動處于居中位置。
　　
　　歐姆龍整體解決方案及其優勢：

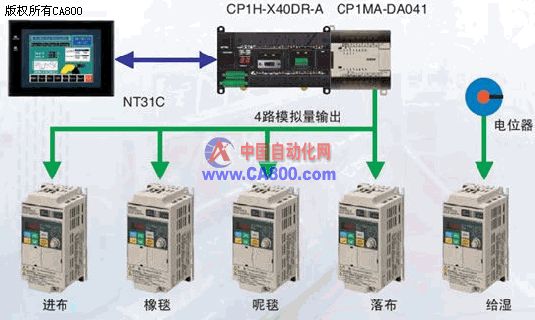

　　在預縮機控制系統里，我們采用了歐姆龍彩色觸摸屏NT31C、高性能小型PLC CP1H帶一塊4路模擬量輸出模塊和3G3JV、3G3RV系列變頻器。預縮機的進布、橡毯、呢毯和落布都由模擬量方式進行閉環控制，給濕部分用CP1H主機上的電位器獨立控制。人機界面NT31C上顯示預縮率、車速、同步、溫度、壓力等重要工藝參數。
　　
　　
　　PLC：CP1H
　　快速的處理器，執行基本指令只需0.1μs，特殊指令0.3μs以上
　　******支持320點開關量
　　XA型內藏4入2出模擬量功能，分辯率1/12000
　　標準搭載4軸高速計數器功能（單相100kHz／相位50kHz）和4軸100kHz高速脈沖輸出
　　標準搭載USB并聯端口
　　串行通訊端口可自由選擇RS-232C、RS-485（2端口）
　　支持HostLink、NT LINK、Compobus/S、DeviceNet、Profibus-DP、ControllerLink、EtherNet、協議宏、Modbus-RTU等多種通訊方式及串行PLC連接功能（最多9臺）
　　支持CPM和CJ1系列PLC的擴展單元
　　豐富的指令用語，包括PID、浮點運算、三角函數等…
　　
　　HMI：NT31C
　　采用32位RISC芯片，更加快速
　　用內存單元能實現在現場方便地傳送畫面
　　可更換背燈，實現了長壽命化
　　確保與IP65F相當?shù)膬?yōu)秀耐環境性
　　用多色顯示圖形，能更方便地觀察幾個數據
　　彈出窗口功能，有效利用畫面
　　報警功能，即時掌握錯誤內容，改善機器運行狀況
　　內存表數目是以前的2倍
　　
　　Inverter：3G3*V
　　功率范圍從0.1kW～300 kW
　　具有大額定電流、剎車短路器（15kW以上）、大額定電壓、高起始轉矩、短路及漏電檢測、掉電故障釋放等高性能
　　以應用為導向，完善的PID控制、能量補償算法、矢量控制、低噪音、有效的剎車手段、以及多功能的輸入輸出
　　內建一系列接口，使通訊和使用更方便
　　使用Windows界面的參數設定軟件
