西門子S7200系列PLC在真空乳化機控制系統中的應用

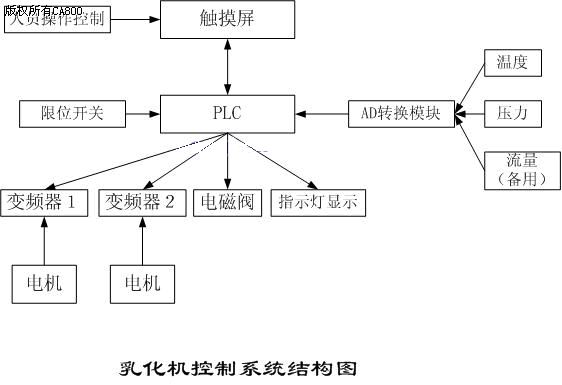

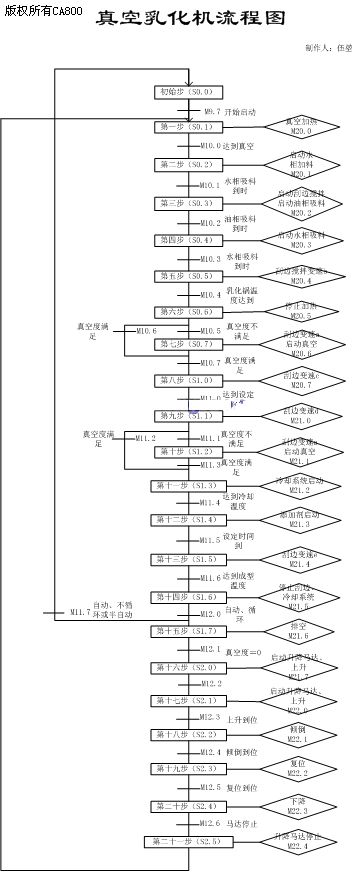

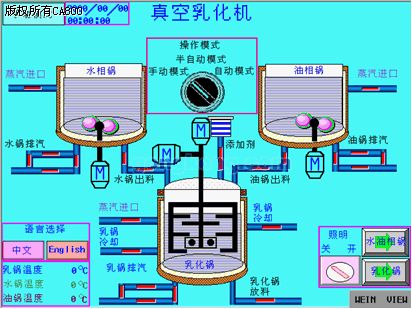

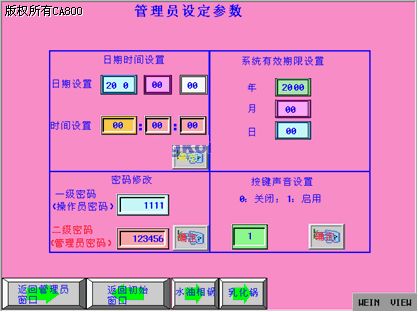

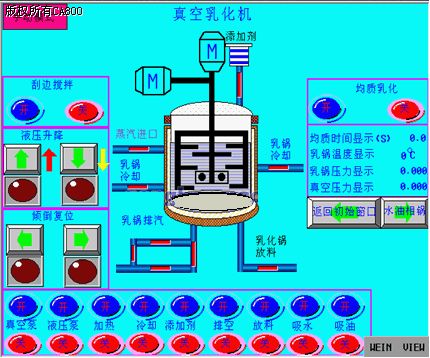

| 一、項目簡介 乳化機廣泛應用于化妝品、制藥及化學工業中各種高要求的膏霜、軟膏類產品的制作生產。在制備工藝日益復雜、精確度日益提高、對生產率要求日益增高的今天，對乳化機的自動化要求特別是全自動無人值守化要求也日益提高。 二、硬件系統結構 根據功能需求情況和設備的實際情況，本系統采用可編程控制器（PLC）、人機界面觸摸屏、現場傳感/執行系統等構成。 系統結構圖如下所示：  三、系統功能簡述 系統主要工作模式有如下幾種： 1. 手動工作模式 在手動工作模式下，乳化機工作的每一步都需要經過操作人員的確認，只有操作人員在觸摸屏上點擊確認按鈕，乳化機才會進入下一步工作流程。 2. 半自動工作模式 在半自動工作模式下，乳化機在工藝的子步驟內的工作是自動的，不需要人工干預。但一個子步驟完成后則需要經過操作人員的按鈕確認，系統方可繼續運行。 3.全自動工作模式 在全自動工作模式下，乳化機即可實現全自動無人值守工作狀態，其工藝自動完成，完全不需要人工干預，在全自動工作模式下，也可以選擇某一項工藝不參與工作。 乳化機操作工藝流程共有預備工作、原料加熱溶解、真空乳化制作、出料、清洗五個工作步。無論處于何種工作模式下，乳化機運行完畢這五個加工工藝，就會退出工作，等待操作人員重新啟動。（有可能在全自動工作模式下，可以選擇跳過清洗工藝，直接循環運行） 全自動（含半自動）的工藝流程圖如下：  四、系統軟件 該系統工藝流程較多，適合于采用西門子“步進”指令編程。并且還在程序中預制了觸摸屏采用的為威倫通MT510，該觸摸屏系統設計了權限保護、密碼修改、時鐘設置、中英文切換、動畫顯示、溫度曲線記錄、事件記錄等功能。******程度上挖掘出了該款觸摸屏的潛能。     五、總結 該系統通過自動化實現了乳化機的全自動（半自動）功能，實現了真空乳化過程的無人值守化，提高了生產效率，降低了成本。細致的設置，深入工藝的開發，更加符合現場復雜、多變的配方加工要求。并且在價位較低的觸摸屏上實現了豐富的內容，增加了該系統的附加值，獲得了用戶的好評。 |
