引言

    隨著社會的進步和發展，車輛也在迅速增加，城市交通的瓶頸不僅體現在道路交通的擁擠上，也體現在傳統停車場管理效率和安全性大大滯后于社會的需要，給人們的生活帶來了極大的不便。尤其，隨著智能大廈和智能小區等智能建筑的不斷發展，與之配套的停車場管理系統應運而生。停車場管理系統本著安全性、可靠性、實用性、開放性、可擴充性、高效性、智能化的指導思想和分布式結構進行設計，規劃好系統硬件和軟件功能模塊的分工和協調。系統設計所遵循的指導思想如下：

    (1)為小區車輛出入口管理提供全面、高效的管理手段。

    (2)為車主提供安全、可靠、快捷的服務。

    (3)提供全天候、高效、安全、穩定、可靠運行的系統。

    (4)系統操作簡單方便。

    (5)系統經濟、合理、先進。

    1系統硬件設計

    為提升停車場的工作效率和安全性，停車場系統一方面需要引入自動化的機電設備和計算機網絡及通信設備作為物質基礎；另一方面，在系統硬件集成的基礎上，也需引入軟件技術。停車場自動管理系統可劃分為：車輛自動識別子系統、收費子系統、保安監控子系統等。

    停車場自動管理系統的核心技術是車輛的自動識別和計算機管理軟件的開發。車輛自動識別裝置一般采用卡片識別技術。IC卡、近距離射頻識別卡以及遠距離射頻識別卡等克服了磁卡及條碼技術的缺點，同時具有壽命長、使用方便、不易損壞與高保密性、防偽性高等突出優點。尤其是IC卡具有方便、實用、經濟等特點，適合用于車輛識別，因此，該停車場管理系統的車輛識別技術多選用IC卡。

    停車場自動管理系統的控制中樞是中央控制計算機，負責對整個系統進行協調與管理，包括軟硬件參數控制、信息交流與分析、命令發布等。系統一般實現連網管理，即集管理、保安、統計及商業報表于一體，可以自成體系實施停車場管理要求，也可與智能建筑中的其他系統相連，集成到一個更大的自控系統中。

    1．1系統總體結構

    根據系統硬件的基本要求，以及系統設計的指導思想，為滿足停車場管理系統分散控制和集中管理的需要，引入Ethernet局域網進行數據信息的共享和監督管理，把系統分為管理中心站、過程管理站和現場控制級?？刂浦行腜C作為系統管理級，停車場出入口的PC作為過程管理站，而SPASS主機及所屬的相關設備作為現場控制級，以充分發揮分布式系統的優勢。

    為滿足停車場管理的需要，系統主要由計算機、SPASS主機、自動識別裝置、IC卡發卡機、擋車器、車輛探測器、監控?cái)z像機、可控提示牌等部分組成。系統總體結構示意如圖1所示。

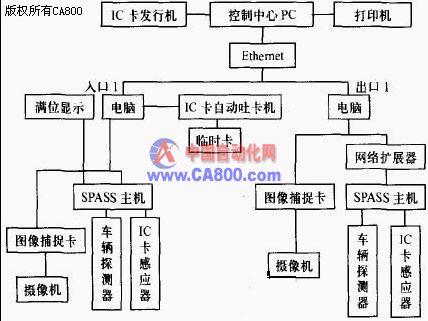

    圖1停車場管理系統總體結構示意圖

停車場管理系統總體結構示意圖

    入口部分主要由感應式IC卡讀寫器、Ic卡出卡機、攝像設備、入口控制板、自動路閘、車輛檢測線圈組成。

    出口部分主要由自動路閘、車輛檢測線圈、攝像設備、控制器及讀卡器等組成。

    控制中心由管理電腦、IC卡發行機、報表打印機、收費顯示屏、操作臺等設備組成?？刂浦行牡墓芾黼娔X除負責與出入口電腦通信外，還具有打印報表、統計分析、系統維護和月租卡發售等功能。

    1．2系統工作原理

    為了給車輛進入和離開停車場提供安全、高效的管理，系統采用分布式模式。根據圖1，系統的控制中樞是中央控制計算機，負責整個系統的協調與管理，既可獨立工作構成停車場管理系統，也可與其他系統相連，集成到更大的網絡系統中。過程管理站的電腦完成對視頻圖像、lC卡發卡機和SPASS主機的管理和監督工作，利用RS-485通信協議實現與現場控制級的數據傳輸和共享。

    停車場的出人口都安裝電動擋車器，受系統的控制升起或下降，只對合法車輛放行，防止非法車輛進出停車場，確保停車場及車輛的安全。車輛探測器一般設在出入口處，對每輛車的位置進行檢測，結合監控?cái)z像機、可控提示牌等裝置，使系統安全性和可靠性更加完善。

    為了進一步提高系統的安全性，利用攝像機將進入車輛照片(含車輛型狀、車牌號、司機照片等信息)攝取下來，與車卡信息對應關聯，一同存入計算機備查。當車輛駛出出口處時，驗車裝置將車卡與該車進入照片同時調出，檢查無誤后放行。
