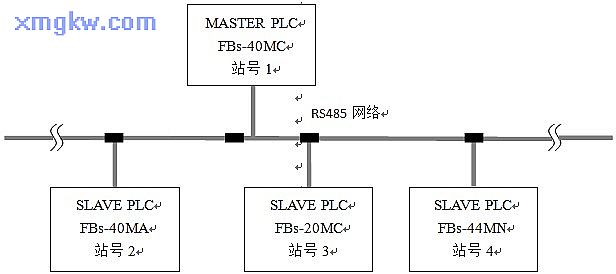

【控制要求】 CLINK啟動開關 X0為ON時，則不斷的讓主站（ Master PLC）與3臺從站（ Slave PLC）通過CLINK方式完成PLC之間的數據交換（單筆最多為 64word）。
【PLC參數必要設置】
| 主從站 |
站號 |
通訊口 |
通訊格式 |
| Master PLC |
1 |
Port4 |
波特率：9600 數據位：7 停止位： 1 校驗位：偶校驗協議：永宏通訊協議 |
| Slave PLC 1 |
2 |
Port2 |
| Slave PLC 2 |
3 |
Port3 |
| Slave PLC 3 |
4 |
Port2 |
- ※
- 在WinProladder界面，點選菜單欄的 “PLC”Æ“設定”Æ“Port#通訊參數 ”，即可對相應的通訊口進行參數設置，前例 12.3已有說明，此處不再贅述。
- ※
- 當出現 PLC因參數設置錯亂而導致通訊異常時，可先在 WinProladder編程軟件菜單中點選： PLCÆ快捷操作 Æ初始化全部資料，使 PLC 回歸出廠值后，再按照上表進行設置。
z操作步驟：
| PLC 元件 |
控制說明 |
| X0 |
CLINK啟動開關 |
| M1938 |
Port4工作指示， 0：被占用， 1：Ready狀態 |

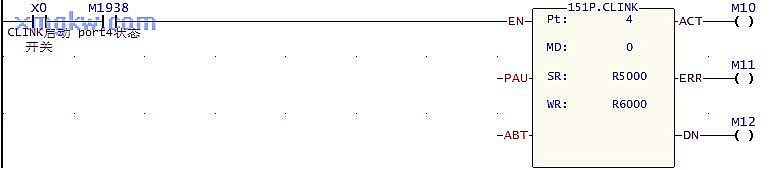

【控制程序】 只需在站號為 1的MASTER PLC寫入如下圖的指令，即可實現多臺 PLC之間的通訊。

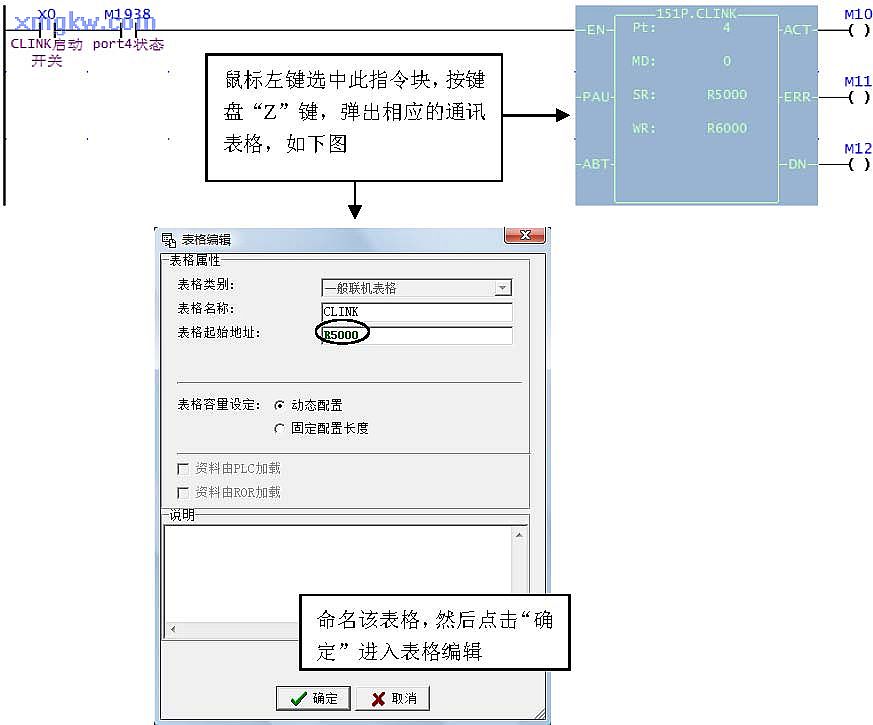

【通訊表格的建立】
如下圖所示

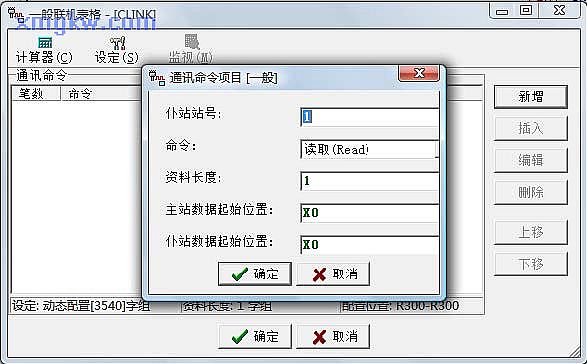

- （1） 在“ModBus Master”通訊命令表格中，點擊 “新增”按鈕，編輯一條通訊命令；
- （2）各參數說明：仆站站號：欲與之交換數據的仆站號；命令：分為 “寫入”和“讀取”兩種；資料長度：******為 64，當然也可以通過變址方式進行設定；主站數據起始位置：分配主站需被讀取或被寫入的地址段的起始單元；仆站數據起始位置：分配仆站需被讀取或被寫入的地址段的起始單元；

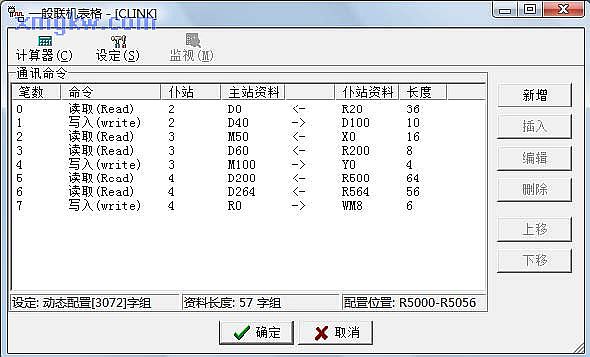

- （3）此例中共編輯了 8筆通訊命令，如下圖所示：

【程序說明】
- （1）該指令只需寫入到主站 PLC中，而各仆站 PLC只需設好通訊參數，聽從主站指揮即可；
- （2）從上圖狀態欄可看出，編輯此 8條通訊命令共占用了 57個緩存器R5000～R5056；
- （3） 程序 RUN后，M1938應為Ready狀態（即為 ON），當X0一接通，就進入 CLINK通訊，下面說明各 PLC數據區內容的變化情況：
| MASTER PLC（1臺） |
|
SLAVE PLC（3臺） |
| D0～D35（內容全為 0） |
讀取 |
2號站的 R20～R55（內容全為 1） |
| D40～D49（內容全為 100） |
寫入 |
2號站的 D100～D109（內容全為 0） |
| M50～M65（狀態全為 0） |
讀取 |
3號站的 X0～X15（狀態全為 1） |
| D60～D67（內容全為 0） |
讀取 |
3號站的 R200～R207（內容全為 2） |
| M100～M103（狀態全為1） |
寫入 |
3號站的 Y0～Y3（狀態全為 0） |
| D200～D263（內容全為 0） |
讀取 |
4號站的 R500～R563（內容全為 3） |
| D264～D319（內容全為 0） |
讀取 |
4號站的 R564～R619（內容全為 3） |
| R0～R5（內容全為 FFFFH） |
寫入 |
4號站的 WM8～WM48（狀態全為 0） |
通訊成功后各數據區的內容如下：
| MASTER PLC（1臺） |
SLAVE PLC（3臺） |
| D0～D35（內容全為 1） |
2號站的 R20～R55（內容全為 1） |
| D40～D49（內容全為 100） |
2號站的 D100～D109（內容全為 100） |
| M50～M65（狀態全為 1） |
3號站的 X0～X15（狀態全為 1） |
| D60～D67（內容全為 2） |
3號站的 R200～R207（內容全為 2） |
| M100～M103（狀態全為 1） |
3號站的 Y0～Y3（狀態全為 1） |
| D200～D263（內容全為 3） |
4號站的 R500～R563（內容全為 3） |
| D264～D319（內容全為 3） |
4號站的 R564～R619（內容全為 3） |
| R0～R5（內容全為 FFFFH） |
4號站的 WM8～WM48（狀態全為 1） |
（4）每次通訊進行中， M1938都會為 0，表示port4被占用；當通訊完成，M1938會重新變回1，觸發新的一次通訊。 |
