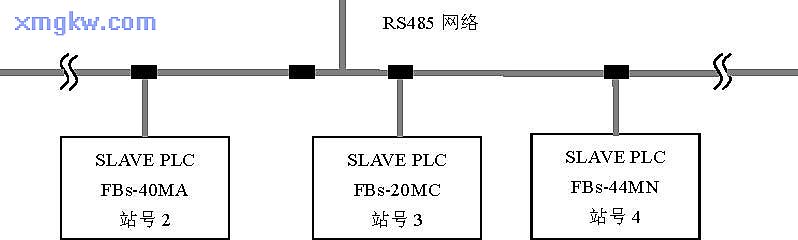

MASTER PLC FBs-40MC站號 1
【控制要求】啟動開關X0由OFF變?yōu)镺N，則不斷的讓主站（ Master PLC）與3臺從站（Slave PLC）通過高速 CLINK方式，實現各站之間的數據高速共享，即：無論哪一個站所支配的數據共享區的數據發生了變化，其它站必須立即同步更新。
【PLC參數必要設置】
| 主從站 |
站號 |
通訊口 |
通訊格式 |
| Master PLC |
1 |
Port2 |
波特率： 38400～921600可調，可自定義數據位：8 停止位： 1 校驗位：偶校驗協議：永宏通訊協議 |
| Slave PLC 1 |
2 |
Port2 |
| Slave PLC 2 |
3 |
Port2 |
| Slave PLC 3 |
4 |
Port2 |
- ※
- 高速CLINK模式必須用 Port2通訊口，在選配通訊板卡時要注意！
- ※

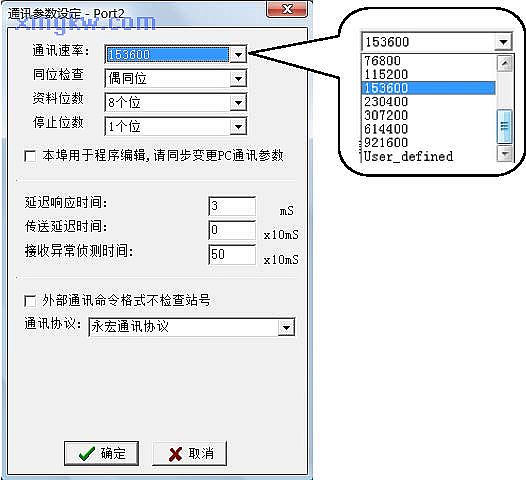

- 在WinProladder界面，點選菜單欄的 “PLC”Æ“設定”Æ“Port2通訊參數（ H）”，進入如下對話框：
- ※
- 當出現PLC 因參數設置錯亂而導致通訊異常時，可先在 WinProladder編程軟件菜單中點選： PLCÆ快捷操作 Æ初始化全部資料，使 PLC回歸出廠值后，再按照上表進行設置。
【組件說明】
| PLC 元件 |
控制說明 |
| X0 |
高速CLINK啟動開關 |
| M0 |
通訊暫停控制，若在通訊進行中變?yōu)闉?1，則完成當前正在傳輸?shù)囊还P數據后，暫停動作并釋出控制權；當恢復通訊后，接著上次暫停的下一筆數據進行傳輸。 |
| M1 |
放棄動作，若在通訊進行中變?yōu)?1，則FUN151指令立即停止輸出，并釋出控制權；當通訊恢復時，會重新從第一筆數據開始傳輸。 |
| M1958 |
PLC高速數據聯機時，仆 PLC須將M1958 ON（主PLC不必），非PLC高速數據聯機時， PLC必須將M1958 OFF。 |
| M1967 |
通訊端口2高速網絡聯機模式選擇， 0：連續循環； 1：一次循環，最后一筆通訊交易完即停止。 |

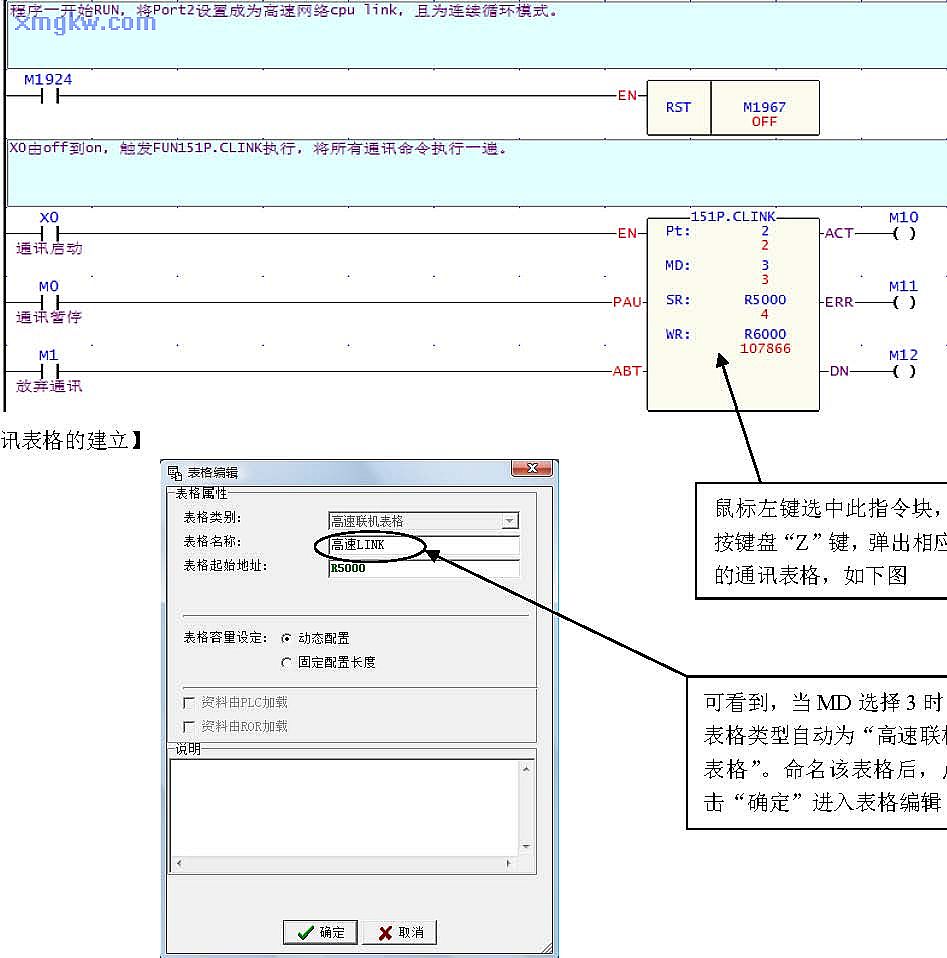

【控制程序】只需在站號為 1的MASTER PLC寫入如下圖的指令，即可實現多臺 PLC之間的通訊。
【通訊表格的建立】
鼠標左鍵選中此指令塊，按鍵盤“Z”鍵，彈出相應的通訊表格，如下圖
可看到，當 MD選擇 3時，表格類型自動為“高速聯機表格”。命名該表格后，點擊“確定”進入表格編輯

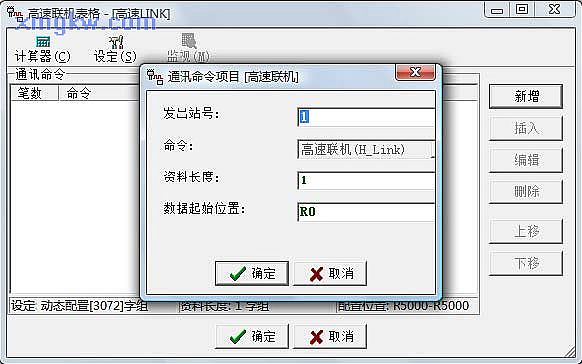

- （1）在通訊命令編輯對話框，點擊 “新增”按鈕，編輯一條通訊命令；
- （2）參數說明

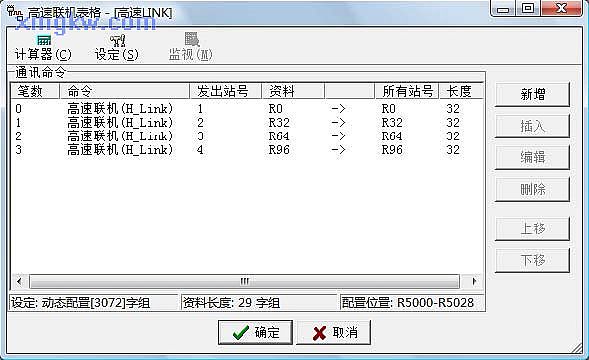

- （3）此例中共編輯了 4筆通訊命令，分別指定了每個站所支配的數據共享區域，如下圖所示：

【程序說明】
- （1）主站的FUN151指令一經執行，即進入高速 CPU LINK通訊；
- （2） 僅主 PLC需使用CLINK指令，仆 PLC不必；
- （3） 主站 PLC站號必須為 1，否則需通過 R4054緩存器制定站號非 1號的PLC當站。 高字節低字節
R4054
站號非1號的PLC只要將站號填入 R4054的低字節，并將 R4054的高字節填入 55H，然后控制執行輸入“EN”由0Æ1,則站號非 1的PLC即可當高速聯機的主站。
（4）還有一個比較重要的特殊緩存器 R4058：高速聯機通訊異常的仆 PLC站號（ 0：代表無異常；如有多臺仆PLC 同時異常時，則有可能只會看到同一個號碼；一臺一臺地排除異常，并將 R4058 清除為0，直到 R4058的值一直為 0 時，才代表正常）。在通訊交易程序或表格中，必須有仆站發出數據給各站時，主 PLC 才有辦法檢測到該仆站是否上線正常；如通訊交易程序或表格中，僅有主站發出數據給各仆站，則主PLC 無法檢測到仆 PLC 是否上線正常；用戶必須用程序技巧，在主 PLC 與仆PLC 加上通訊異常檢測程序，才能作異常檢知。 |
