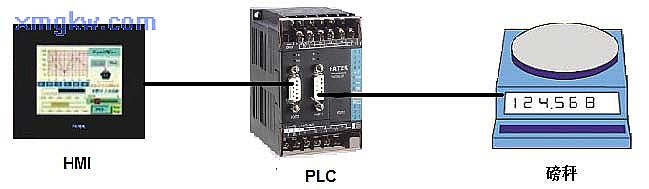

一般市面上的電子磅秤的通訊模式都為主動發送，所以我們需要把 PLC設為從站，使用 FUN151.CLINK， MD2即為被動模式。亦即電子磅秤會主動定時發出資料，而 FBs-PLC為等待接收資料狀態。
【控制要求】按X0↑，啟動FUN151.CLINK，MD2通訊控制指令進入接受數據狀態按X1則放棄接受，亦即關閉此命令。【必要參數設置】
| 從站: Fbs-PLC站號1 |
RXD TXD RTSCTS SG |
2 3 7 8 5 |
TXD RXD SG |
主站：電子磅秤 |
| |
從站 |
主站 |
| 通訊裝置 |
FBs-PLC |
電子磅秤 |
| 站號 |
1 |
無 |
| 通訊口 |
Port1 |
RS232 |
| 通訊參數 |
9600，n,8,2(R4146=5551H) |
| 通訊協議 |
電子磅秤的資料格式， ASCII格式 |
| 通訊控制指令 |
FUN151.CLINK，MD2 |
無 |
| 交易項目 |
接收電子磅秤的資料 |
【控制程序】
【程序說明】
- X0↑，啟動FUN151.CLINK，MD2通訊控制指令進入等待接受數據狀態。
- X1鈕，則停止接收數據。
PLC被動接收電子磅秤資料
| 主站緩存器值（Hex/ASCII） |
字元 |
資料 |
說明 |
| R100=0000H |
|
|
回應碼：指示通訊狀況，如 : 0000H表示交易成功； 0A00H表示仆站無回應。 |
| R101～R107 |
|
|
PLC系統工作區 |
| R108=000BH |
|
|
接收到11個字元（ R109～R119） |
| R109=0020H |
‘SPACE’ |
D（10） |
D10為‘SPACE’ |
| R110=0020H |
‘SPACE’ |
D（9） |
D（9）～D（6）讀值， D（9）=MSD，D（6）=LSD |
| R111=0020H |
‘SPACE’ |
D（8） |
| R112=0020H |
‘SPACE’ |
D（7） |
| R113=0030H |
0 |
D（6） |
| R114=0020H |
‘SPACE’ |
D（5） |
D（5）～D（3）為‘SPACE’ |
| R115=0020H |
‘SPACE’ |
D（4） |
| R116=0020H |
‘SPACE’ |
D（3） |
| R117=0067H |
‘g’ |
D（2） |
公制克 |
| R118=000DH |
‘CR’ |
D（1） |
Enter碼 |
| R119=000AH |
‘LF’ |
D（0） |
換行碼 |
|
