液體混合自動控制系統

【控制要求】

1. 按下 START按鈕后，自動依序向容器注入 A、B 兩種液體，到達規定的注入量后，攪拌機自動對混合液體進行攪拌 2分鐘，攪拌均勻后打開閥門讓混合液體從流出口流出。

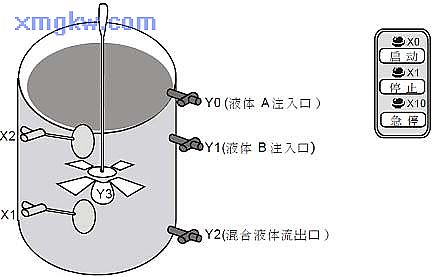

2.等待 1分鐘后，混合液流盡，流出口自動關閉?！窘M件說明】

【程序說明】

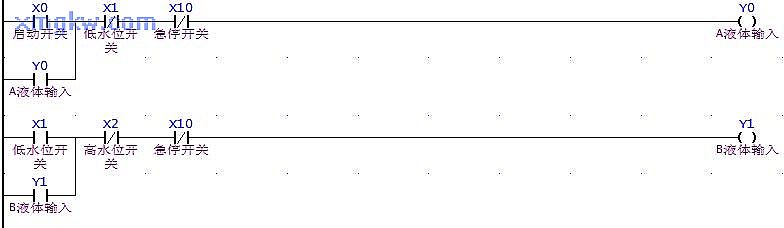

X0=ON，Y0=ON 并自保，閥門打開注入液體 A，直到碰到低水位浮標傳感器后停止液體 A 注入。
碰到低水位浮標傳感器后， X1由 OFF→ON動作， Y1=ON并自保持，直到碰到高水位浮標傳感器后停止液體 B注入。

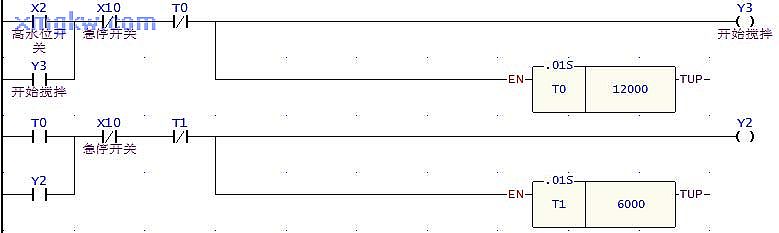

碰到低水位浮標傳感器后， X2=ON，Y3=ON，攪拌電機開始工作，同時定時器 T0開始計時， 120秒后，T0=ON，Y3被關斷，攪拌電機停止工作， Y2=ON并自保，混合液體開始流出。
4. Y2=ON后，定時器 T1開始執行，到達預設值 60秒后， T1=ON，Y2被關斷，混合液體停止流出。
當系統出現故障時，按下急停按鈕， X10=ON，其常閉接點關斷，所有輸出均被關斷，系統停止工作。
