施耐德PLC在城市污水處理廠中的應用

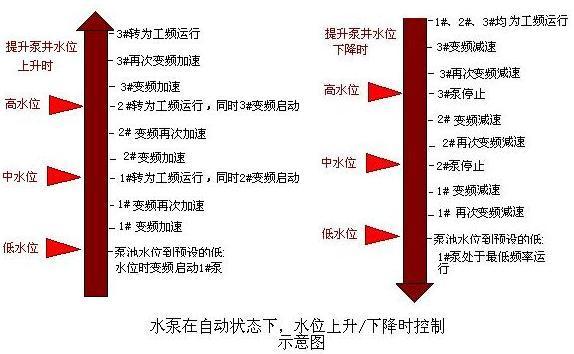

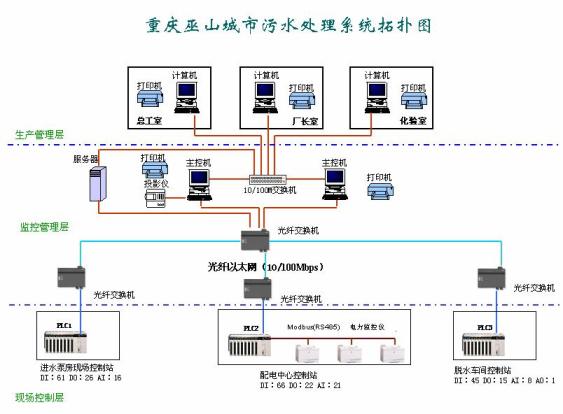

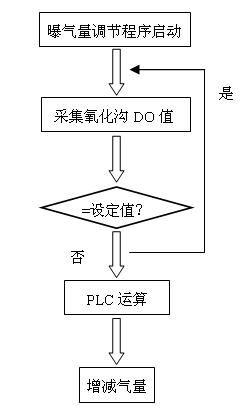

| oadfile/200805/23/C4195719849.JPG"> 圖三 提升泵控制原理圖  圖四 2、 提升泵的自動控制 控制描述如（圖三、四）： (1) P1—變頻器，BU1—軟啟動器，PT—超聲波液位計，ZJ1、ZJ2—用于控制系統的MCC/PLC轉換。 (2) 由圖可見，變頻器連接在第一臺水泵電機上，需要加泵時，變頻器停止運行，并由變頻器的輸出端口RO1～RO3輸出信號到PLC，由PLC控制切換過程。 (3) PLC根據泵池液位高中低信號自動調節三臺泵的啟停；泵池水位到預設的低水位時啟動1#泵，水位上升到預設的中水位時，1#泵由變頻運行轉換到工頻運行，這時再變頻啟動2#泵，依次啟動到3#泵。 (4) 切換開始時，變頻器停止輸出(變頻器設置為自由停車)，利用水泵的慣性將第一臺水泵切換到工頻運行，變頻器連接到第二臺水泵上起動并運行，照此，將第二臺水泵切換到工頻運行，變頻器連接到第三臺水泵上起動并運行。 (5) 水位下降需要減泵時，系統將第三臺水泵停止，第二臺水泵切換到變頻調節狀態。水位繼續下降，系統將第二臺水泵停止，第一臺水泵切換到變頻調節狀態。 (6) 另外，設置軟啟動器作為備用。當變頻器或PLC故障時，可用軟起動器現場手動輪流起動各泵運行以保證供水。作為多臺提升泵的自動控制，滿足先啟先停的原則，以優化資源的利用率；為了提升泵的安全，系統設置了提升泵的干運轉保護；同時，系統還設置了泵的頻繁啟停保護，群?jiǎn)?dòng)保護等，以延長其使用壽命。 3、曝氣系統的自動控制 生化池作為全廠污水處理的核心，具有舉足輕重的作用。污水經過預處理后，在這里通過微生物吸附污水中的有機物，達到脫磷脫氮的目的。對生化池的自動控制，主要是溶解氧濃度的控制。 曝氣量自動控制系統作為一個恒值控制系統，系統給定一個保持不變的******溶解氧值，通過PLC控制調節輸出量（即曝氣機開啟臺數），使被控量（實測氧化溝溶解氧濃度）不斷地接近給定值。在這個系統中，要求穩定性和動態特性良好，被控量向給定值過渡的時間短，同時過程平穩，振蕩幅度小。 曝氣供氧系統是由鼓風機、電動調節閥和溶解氧儀共同組成的閉環系統，為反應池好氧段提供氧氣，并維持好氧過程的溶解氧濃度值。依照好氧過程的溶解氧濃度值控制鼓風機的開啟程度，維持溶解氧濃度值在一定的范圍內變動。控制流程如（圖五）。  三、控制模式 手動模式：手動模式又可以分為盤柜模式和就地模式。盤柜模式就是通過MCC上的按鈕實現對設備的操作；就地模式就是通過現場控制箱上的按鈕實現對設備的操作。 遙控模式：就是通過中心控制室上位操作站實現對設備的操作。 自動模式：設備的運行完全由各PLC根據污水廠的工況及工藝參數來完成對設備的啟停控制，而不需要人工干予。 四、系統構成如（圖六）  通過前面的描述，設備的控制還是比較復雜的，為達到以上的設備自動控制要求，該工程基本構成如下： 下位機：選用了施耐德 Premium PLC來做系統 上位機：選用了北京華富Control2000軟件 中間協議：采用Simatic TOP Server，銜接上、下位機，進行數據交換 整個廠區共有3個PLC站，硬件采用施耐德電氣Premium PLC，分別用光纖及光纖交換機，采用星型連接方式構成以太網絡連接至中控室，在PLC2站，現場電力儀表采用Modbus通訊方式實現數據的采集；軟件采用施耐德的PL7Pro，根據控制要求開發程序，完全可以實現前面描述的控制要求。三個站分別處于進水泵房、配電房、脫水機房，基本配置如下：
|
