施耐德PLC在城市污水處理廠中的應用

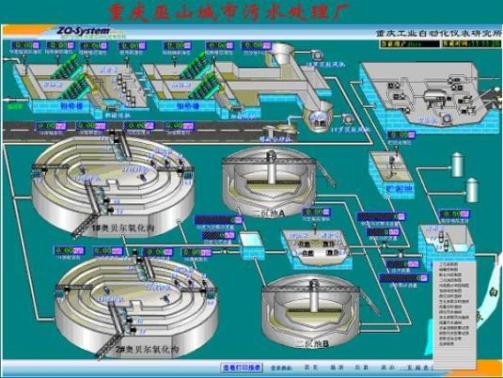

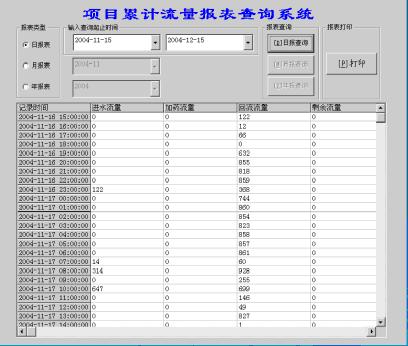

上位機采用華富Control2000來開發監控畫面進行監控：根據工藝?yán)L制流程圖，顯示所有相關測控儀表的實時值；建立全廠的中心監控系統平臺，使操作員能隨時監視全廠運行狀態，并對設備操作發出控制指令；建立歷史數據查詢系統和重要數據保存系統，并能對日報表、月報表、年報表進行打印；建立全廠設備的安全報警系統； 圖七：廠區工藝流程圖 圖八：設備控制盤  圖九：開發調試階段報表查詢數據示例 下位機采用施耐德電氣Premium PLC，上位機用北京華富德Control2000，二者之間的標簽連接及數據通訊必須有一個統一的協議驅動，本工程采用的是SIMATICA TOP SERVER來實現的，報表查詢系統采用VB6.0來開發外掛程序實現報表的實時查詢。 五、該工程自控系統的特點 1、技術先進：現代化的工廠要求與時俱進，該自動化控制系統無論是從使用的現場總線、通訊網絡、可編程控制器、組態軟件，還是從自動化控制技術來講，都具有時代領先性。 2、穩定可靠：選用的自動化產品絕大部分來自國外知名品牌，建立的自動化控制平臺，經過嚴格的測試，可以保證系統穩定可靠地運行。 3、自動化程度高，使用簡單：對于全廠的控制中心——中心控制室上位界面，采用全中文的設計界面，立體三維流程圖形來表達工藝，便于操作員掌握；同時下位機PLC采用施耐德的PLC，系統穩定性好，自動化程度高，整個系統維護量小。 4、開放性：該系統采用的現場總線是國際通用的具有開放協議的現場總線，同時各控制站均留有I/O余量，以便于以后系統的改造和擴展。 5、安全性：該系統采用全面的設備保護體系，包括潛水泵的干運轉保護、自控平臺的防雷保護、進水水質異常保護、報警系統等，以防止因為某些意外或操作員的疏忽而發生事故。 六、應用總結 該城市污水處理系統建成后，施耐德電氣Premium PLC系統運行穩定，采集數據準確快捷，控制的重要設備運行安全，程序開發好后，其維護量幾乎為零，同時個人感覺該PLC現場安裝、與其它設備的接口等均方便好用，系統投運后，自動化程度高，工作人員維護量小，出水水質能達到國家規定的標準，該系統的形成投運無疑給長江流域、三峽庫區的環保事業作出了貢獻，希望在長江流域沿線有更多的采用自動化程度高的污水處理廠。巫山污水處理廠的施耐德電氣Premium PLC系統的應用將是一個很好的榜樣。 |
