智能壓力傳感器與衡器及流量、電流測定是過程控制中很重要的傳感器(即一次儀表)，這是當今在過程控制系統設計與發展中應了解、掌握的新技術，這也是工業解決方案之一的內容。應該說用于過程控制中一次儀表還有智能溫度傳感器與線性電壓差分變壓器等，但值此本文僅將對其智能壓力傳感器、衡器與流量測定的性能與應用作分析說明。

    1、智能壓力傳感器基本特征與信號調節器電路
    壓力傳感器將物理值(重量、輪胎壓力、電平、力和流量)轉換成差分信號(mV/V)，并被稱作金屬厚膜、陶瓷或壓敏電阻。大多數設計者都采用成本效益型25mbar-25ba的壓電傳感器。然而，這類傳感器的線性非常差、易受溫度的影響并且具有很大的失調和失調漂移。此外，它們還需考慮電子校準和補償。

    1.1智能壓力信號調節系統的功能

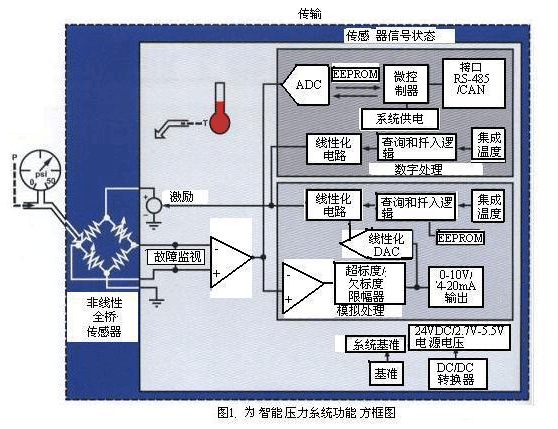

    方框圖1顯示出了壓力信號調節系統的功能方框圖。從圖1中看出通過微控制器可對傳感器的非線性偏差及受溫度影響造成之誤差進行校準和線性性處理,具體可分以下智能化功能：

    * 傳感器信號調節-執行用于對溫度偏差和標度進行校準和補償并對傳感器信號進行線性化處理所需的全部功能。
    * 模擬/數字處理-傳感器信號的轉換和線性化處理方法有兩種。采用模擬技術獲得的是模擬解決方案，并提供模擬輸出。這種技術的特點是簡單和高速，但最高分辨率被限制在11位—16位。數字技術具有更高的精確度(分辨率高達24位)，并能夠提供中等速度的數字輸出。
    * PGA309橋式壓力非線性度校正的采用

    橋式激勵線性化電路PGA309是專為拋物線形的橋式壓力非線性度而優化的，在圖2所示坐標中，其拋物線形為未經校正壓力非線性的全橋輸出，而直線為已用PGA309橋式激勵線性化電路對壓力非線性度校正并優化的全橋輸出。該PGA309線性化電路具有數字可編程性，其純模擬信號調節側的處理過程與TI的4-20mA發送器(比如XTRl05、XTRl06或XTRl08)是相同的。

    PGA309的核心是采用自動置零技術的精密、低漂移可編程增益儀表放大器，并包括可編程故障監控器和過標度/欠標度限制器。它還提供了數字溫度補償電路。校準是通過單線式數字串行接口或雙線式業界標準連接來進行的。

    校準參數被存儲在外部非易失性存儲器EEPROM中，旨在取消手動修整并實現長期穩定性。評估模塊PGA309EVM包括軟件和校準圖表，從而可使傳感器+PGA309組合提供簡易型評估。

    采用TSSOP—16封裝的高集成度、CMOS PGA309適用于橋式壓力傳感器，并與具有高靈活性和極低噪聲的放大器和儀表放大器(如、OPA335、OPA735等)組成解決方案產品庫。

    1.2與壓力傳感器可組合的信號調節器電路PGA309及ADC、運算放大器

    1.21橋式激勵線性化電路-完整電壓輸出、可編程橋式傳感器信號調節器PGA309

點擊看原圖

    圖3為PGA309為功能方塊圖.現實當中的傳感器具有隨著溫度的變化而不斷變化的工作幅寬和失調誤差。此外，許多橋式壓力傳感器在施加壓力的情況下還會產生非線性輸出。傳感器調節器PGA309是低成本壓敏電阻或陶瓷薄膜等壓力傳感器的理想搭檔。其主要特點為：是比例制或絕對電壓輸出；通過單線式或雙線式接口來進行數字式校準并取消了電位計和修整；又是低且不會隨時間的推移發生波動的總調節誤差；其工作電壓為+2.7V至+5.5V；封裝型式：小外形TSSOP-16?；薖GA309應用很為廣泛，除與橋式傳感器組合外還可用于4-20mA遠程發送器、應變表、負載表和衡器及汽車傳感器之中。

    1.22具有卓越AC和DC性能的24位、△∑型ADC (ADSl271)

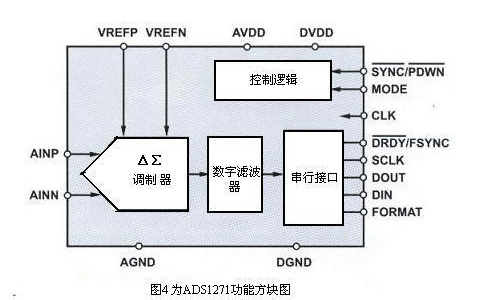

    圖4為ADSl271為功能方塊圖ADSl271是具有高達105kSPS數據速率的24位、△型ADC。它提供了絕佳DC準確度與超群AC性能的獨特組合。該高階、斬波器穩定型調制器實現了非常低的漂移和低帶內噪聲。板載抽取濾波器可抑制調制器和信號帶外噪聲。ADSl271提供的可用信號帶寬高達奈奎斯特頻率的90％(紋波僅為0.005dB)。其主要特點：AC性能為109dB 信噪比( 52kSPS)，105dBTHD(總和諧失真)；DC準確度為1.8mV/℃失調漂移；2ppm／℃增益漂移；高分辨率為109dBSNR(信噪比)；低功耗：40mW。

    1.23零漂移，低失調，單電源運算放大器OPA334/OPA335

    圖5為OPA335為應用圖。OPA334和OPA335 CMOS運算放大器采用自動置零技術，以便在時間推移和溫度變化的情況下同時實現非常低的失調電壓和近零漂移。這些高精度放大器提供了高輸入阻抗和軌至軌輸出擺幅。其主要特點低失調電壓：5μV(******值)；零漂移：0.05μV/℃(******值)；靜態電流：285μA；封裝型式：SOT23-5、SOT23-6、SO-8、MSOP-10(雙通道)

    2、電子衡器

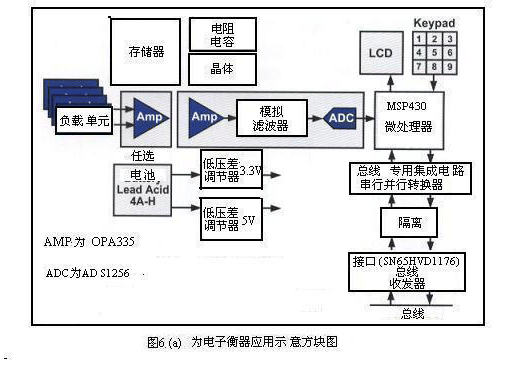

    電子衡器以某些形態或形式出現于許多工業應用中，而在當今的食品工業中更是無處不在。一直以來，電子衡器制造商都是采用專有ASIC來使其模擬前端的性能與最高的準確度和穩定性相適應。圖6(a)為智能衡器應用示意圖,它描繪了一種采用標準產品來提供高達25.4的有效位數(ENOB)或23位無噪聲位分辨率的方法。圖6(a)中的MSP430為16位超低功耗微控制器,內含8KB快閃存儲器、256RAM和比較器及96分段LCD。

    *如何解決一大難題
    衡器設計中的一大難題是如何在維持極低的輸入相關噪聲(RTI)的同時對多個負載單元進行采樣。ADSl256和ADSl232分別能夠以極低的成本來確保 的輸入相關噪聲(30nV是指輸入參考噪聲30nV)。其ADS1256為分辨力為24位,23位無噪聲高性能A/D轉換器,小型封裝用方便. 圖6(b)為解決用于智能衡器難題的ADSl256高性能特性曲線。

    另一個重要的因素是模擬電路在失調漂移和增益方面的長期穩定性。這里，經放大的輸入信號(不管是單端還是差分)的準確度必須在數年的操作時間里得到保證。自動置零放大器(比如OPA335和INA326儀表放大器)通過實現0.05μV／℃(OPA335)和0.4μV／℃(1NA326)而滿足了這些嚴格的要求。

    作為一種易用型解決方案-MSCl210系列提供了完整的數據采集系統級芯片，其組成如下：

    *經優化的8051內核(在同等功耗條件下的速度是標準版本的三倍);
    *具有22ENOB(有效位數)和75nV／√Hz(RTl)的24位、A∑型ADC;
    *具有0-128增益級的PGA(可編程增益放大器);
    *2kB引導ROM和容量高達32kB的快閃存儲器;

    3、流量測定
    流量測量儀表和方法的種類繁多，分類方法也很多。至今為止，可供工業用的流量儀表種類達60種之多。按測量目的又可分為總量測量和流量測量，其儀表分別稱作總量表和流量計。

    電磁流量計是最流行、最廣泛的其中之一，它是根據法拉弟電磁感應定律制成的一種測量導電性液體的儀表。

    電磁流量計有一系列優良特性，可以解決其它流量計不易應用的問題，如臟污流、腐蝕流的測量。而值此將討論的是，從低成本流量測定到石油化工廠和制藥廠里常見的極高精度和快速流量測定，工業環境中對流量測量的應用要求各不相同。值此,將對最常用技術的說明以及旨在克服流量測量障礙的各種解決方案。

    3.1電磁流量計
    磁感應流量計由繞有磁性線圈的非鐵磁性導管組成。位于導管內壁絕緣表層的電極與流過導管的液體(必須是導電的)保持接觸。圖7(a)為磁感應流量計組成示意圖。

    環繞導管的線圈在導管內部產生磁場。該磁場在液體中生成與管中液體流速成比例的感應電壓。該電壓是通過電極來測量的。由于被測電壓非常低，因此需要在放大器前端選用諸如INAl03這樣的精密型低噪聲測量放大器。通常采用像ADSl252這樣的精密型△∑ADC來對該電壓進行數字化處理。圖7(b)為磁感應流量計原理示意圖。

    3.11科里奧利(Coriolis)流量計
    科里奧利流量計由導管組成，利用低頻功率驅動器使其產生振蕩。流經導管的液體微粒因導管的機械振蕩而發生偏離。這些偏離因微粒距離電源位置的遠近不同而表現出不同的運動跡象?？拷?a >電源的液體微粒被加速。處于機械傳感器區域內的微粒被減速。在科里奧利流量計中，減速機械壓力是由感應傳感器系統來測定／檢測的。非常低的合成電壓由精密放大器加以放大，隨后進行數字化處理。導管的基準振蕩信號與所產生的感應傳感器信號之間的相位差即表示管中流過的質量流量。圖8為科里奧利(Coriolis)流量計組成示意圖。

    由于被檢測的電壓非常低，因此在傳感器前端中需要設置低噪聲精密型放大器。為了對測量信號進行數字化處理，需要采用兩通道精密ADC(△∑型)，這是因為兩個通道之間的相位準確度會直接影響測量精度。

    3.12兩種測量技術的區別
    磁感應系統只能用于測量流經導管的液體的速度。由于導管直徑是已知量，因此可計算出流過的液體體積。液體電阻必須極小。非導電性液體是不能進行測量的。

    科里奧利技術實現了對流經導管的液體質量的實際測量。但這項技術的成本較高。

    3.2低成本方法的流量測定

    圖9所示所示，在用超低功耗處理器MSP430實現流量測定中，由TPS7701調節器組成的低成本供電電源，其特點是：

    *對于全部的測定應用，超低功耗處理器MSP430所需電流<10mA，由電壓調節器(LDO) TPS7701來實現,TPS7701來實現；
    *無需采用電源變壓器來進行電源管理；
    *電容器抽頭電源與LDO的簡單耦合。

    3.3除此以外還有MSP430W427單芯片流量計采用的高精度方法

    4、電流測量
    電流是工業應用中最常見的物理參數測量值之一。目前常用的采用需要電隔離的△∑型調制器和精密型SAR ADC來進行的精密電流測量。另一種直接測量電流的方法是采用儀表放大器，它能夠在共模電壓高達60V的條件下直接進行分流測量。值此介紹可用于：汽車、電話和電腦中的分流測量;便攜式和備用電源系統；電源管理和精密電流源及PWM電流
