PLC在輸煤程控系統中的應用
| 〖摘 要〗 本文介紹了輸煤系統的工作原理和特點，對本系統使用的軟、硬件進行了說明，講述了遠距離通訊的網絡構成，以及多個三通擋板的使用令系統更具有靈活性和高效率。 〖關鍵詞〗電動三通擋板；自動；熱備；通訊 Abstract:The article describes principle and characteristic of convey coal system, narrates software、hardware and all of networks of this system.System is agility and efficiency that many baffles is used. 1．前言 為緩解我國電力供應嚴重不足的現狀，許多大容量的火電廠在全國各地紛紛投入建設和使用，因此對煤炭的需求量也就越來越大，對輸煤等公用系統的自動化控制要求也就越來越高。 山西某發電廠2×600MW機組自動控制系統由兩類控制設備組成：主控部分（包括鍋爐、汽機和發電機等）使用的是HONEYWELL公司的DCS控制系統；公用部分（包括輸煤、化水和除灰等）使用的是ROCKWELL公司生產的Contrologix5000系列PLC系統，上位軟件使用的是iFix3.5，并且數據通過以太網與DCS系統連接，使得本系統即可以在輸煤程控上位機上操作，又可以在DCS上操作。 輸煤系統的主要功能是把通過火車和汽車等交通工具運送到火車卸煤溝和汽車卸煤溝的煤炭，通過一系列運送設備運達原煤倉的過程。 由于該電廠發電機組容量大，并且是兩臺機組公用一套輸煤系統，對煤炭的需求量非常大，為了避免一條上煤通路成為瓶頸，耽誤正常生產，設計了兩條上煤通路，一路運行，一路備用，也可以兩條通路同時運行，分別向兩個不同的目的地運煤。 2．控制設備 本套輸煤系統的控制對象有：皮帶機21條（其中5#甲和7#甲皮帶可雙向運行），斗輪堆取料機2臺，滾軸篩2臺，環式碎煤機2臺，清水泵2臺，振動器30臺，刮水器2臺，電動三通擋板16臺，入爐煤取樣器2臺，除塵器15臺，葉輪給煤機6臺，盤式電磁除鐵器2臺，帶式電磁除鐵器8臺，皮帶采樣裝置2臺，卸料車2臺，共計114臺設備。  程控系統所有的輸入、輸出信號均通過繼電器隔離，以提高系統的抗干擾能力并保護PLC模塊以避免大電流信號的進入而損毀。 本套輸煤系統采用了16個電動三通擋板，為的是使系統組合更加靈活多樣。當有設備出現故障需要檢修時，可以通過使用其他設備，調整三通擋板的通路繞過故障設備繼續上煤，使整個系統不至于因某一個或幾個設備的故障造成癱瘓。 3．設備的控制方式 設備的控制方式有以下幾種： 1） 實驗方式：即手動操作方式。這種方式是在上位機上對單個設備進行開、關，啟、停的操作，設備間的聯鎖關系已經被解除了，不存在聯跳功能，因此這種方式下不能帶負載運行。 2） 集中聯鎖手動：此方式是對要啟動的流程中的設備按逆煤流方向一對一的啟動，按順煤流方向一對一停機，要求設備啟動前須先將三通擋板啟動到位，設備的保護動作處理均同自動控制方式。 3） 自動方式：按照預先設定的流程啟動或停止相關的設備，是一種正常運行方式，要求現場設備必須處于正常狀態。自動方式為系統的******控制方式，在此方式下，設備的空載運行時間最短，操作員的操作步驟最少。 4） 就地方式：在就地操作箱上把手自動選擇按鈕打在就地位置，從操作箱上發出啟停或開關命令，實現對現場設備的操控。在此種方式下，PLC就失去了控制此設備的功能了。 輸煤系統主要有8種流程可供選擇，分別是： a) 汽車卸煤溝→1號煤場； b) 汽車卸煤溝→2號煤場； c) 火車卸煤溝→1號煤場； d) 火車卸煤溝→2號煤場； e) 汽車卸煤溝→主廠房煤倉間； f) 火車卸煤溝→主廠房煤倉間； g) 1號煤場→主廠房煤倉間； h) 2號煤場→主廠房煤倉間； 在上位畫面上有選擇流程的分畫面，通過這些畫面實現流程和設備的選用。 4．輸煤程控系統方案的設計與實施 1） 硬件系統（參見下圖）

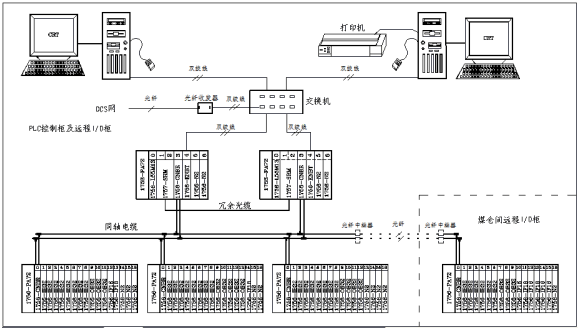

b） 控制系統 |
