故障點下游設備保持原工作狀態不變。待故障解除后，先進行“復位”操作，再重新進行“預啟”操作，從故障點向上游重新延時啟動設備；也可在故障未解除時，執行“程?！辈僮?，從故障點下游開始順煤流方向逐臺按預定的延遲時間順序停止各設備直到最末。碎煤機和滾軸篩除本身事故外延時30秒后停機。當按“緊急停機”按紐（操作臺上和上位機都有此開關）全線運行設備立即停止運行，碎煤機和滾軸篩延時30秒后停機。
1）皮帶機的控制
無論是手動還是自動啟動皮帶機前，都要先響警鈴20秒，通知在皮帶周圍的人員盡快遠離，以免發生事故。皮帶機是輸煤系統的主要運輸設備，因此對它的保護和要求也就相應的多了一些。在皮帶機兩側設事故拉線開關，巡檢人員發現皮帶及其附近設備有異常情況時，可直接拉事故拉線，使皮帶停止。

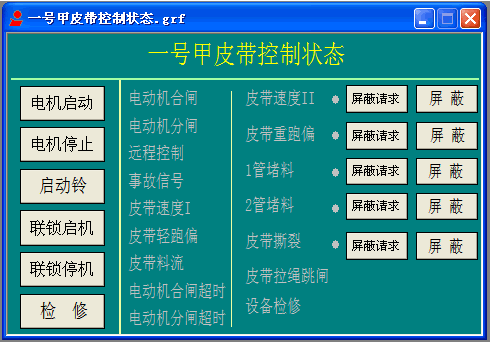

皮帶重跑偏、縱向撕裂、打滑、管道堵煤等信號都直接進入了PLC，一旦其中某一個事故出現時，都要使皮帶機立即停止。但是為了避免由于這些事故的假信號影響正常上煤，還設置了一些屏蔽這些信號的鍵，當操作人員能夠確認某個信號為誤動作時，就可以使用屏蔽鍵令這個信號不起作用，等信號處理好后，要馬上恢復此信號的功能，以免造成更大的損失。參看“一號甲皮帶控制狀態”圖，本設備的所有控制和狀態都可以在這一幅圖中顯示出來。
本系統對每個設備都設置了一個“檢修”鍵，當現場設備需要檢修時,在上位機中設定此設備為“檢修”狀態，則PLC控制程序禁止此設備運行。
2）電動三通擋板的控制

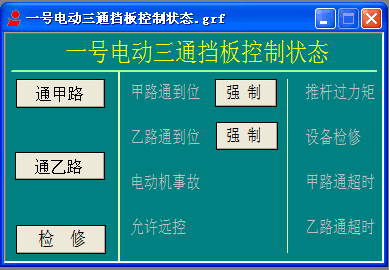

為了使上煤系統更加靈活，設置了16個電動三通擋板，并且要求其參與系統聯鎖，且能就地、程控操作。在自動工作狀態下，當按下預啟動鍵時，三通擋板根據選定的在其前后兩條皮帶的位置，自動完成通甲路或通乙路的動作（例如現在選中的是1#甲皮帶和2#乙皮帶，按下預啟動鍵后，1#三通擋板就自動打在了通乙路的位置上），為下一步的程啟做好準備。
但是由于種種原因，甲、乙路到位信號有可能在使用過一段時間后失靈，因此就又增加了甲路通到位和乙路通到位的假信號，在到位信號失靈后替代實際信號工作。
為了避免由于誤操作而引起上煤中斷，在已經運行的流程中對所有三通擋板操作無效（閉鎖操作）。
3）除塵器
系統設置了15個除塵器，自動時，在預啟動時啟動，但在啟動皮帶時不判斷除塵器是否運行。聯鎖手動時與所在帶式輸送機聯動，在啟動皮帶前先輸出啟動除塵器信號，但不論除塵器啟動與否，都繼續向下啟動皮帶機。除塵器自身故障不連跳主設備。
4）除鐵器
系統共有2個盤式除鐵器和8個帶式除鐵器，自動時，在預啟動時啟動，但在啟動皮帶時不判斷除塵器是否運行。聯鎖手動時與所在帶式輸送機聯動，在啟動皮帶前先輸出啟動除鐵器信號，但不論除鐵器啟動與否，都繼續向下啟動皮帶機。除鐵器自身故障不連跳主設備。
5）振動器
本系統共有30個振動器。它的功能是在出現堵煤的情況自動振打，或每隔20分鐘自動振打10秒，也可切換到手動方式，由操作人員手動隨時啟停。
6）皮帶秤
皮帶秤輸出的脈沖累加點用于計算累計上煤量。
7）葉輪給煤機
葉輪給煤機利用行走和撥動功能把在火車、汽車卸煤溝中的煤炭運送到皮帶上。自動工作狀態下，給煤機啟動和停止取決于在它后面的皮帶的動作，而給煤機的前進和后退，則需要操作人員根據現場的實際情況進行手動操作。參見“一號葉輪給煤機控制狀態”畫面。
8）斗輪機
兩個斗輪機分別在兩個煤廠，負責煤廠煤炭的堆取工作。在機組使用煤炭量較少時，利用斗輪機的堆料功能，配合5#甲、7#甲皮帶正轉，把卸煤溝的煤炭存儲在煤廠中；當鍋爐使用大量煤炭時，利用斗輪機的取料功能，配合5#甲、7#甲皮帶反轉，把存儲在煤廠中的煤炭運往原煤倉。
9）滾軸篩
滾軸篩位于8#皮帶和9#皮帶之間，其作用是把煤炭進行篩分，篩下物直接落到9#皮帶運往原煤倉，篩上物通過11#皮帶和碎煤機進行破碎后返回煤廠。當滾軸篩出現故障時，煤炭直接從8#皮帶落在9#皮帶上運往原煤倉，可保證原料的供應不會因為滾軸篩的故障而停止。
10）卸料小車
卸料小車共有兩個，10#甲帶和10#乙?guī)厦娓饕粋€，可在皮帶上行走。其功能是把10#皮帶上的煤炭卸到原煤倉中。
原煤倉共有12個，1~6#原煤倉給1#機組提供燃料，7~12#原煤倉給2#機組提供燃料，6#倉與7#倉之間有一段距離，其它倉都是并在一起的。原煤倉上裝有12個位置開關，可標識小車處于哪一個原煤倉上。
卸料小車上面有三個擋板，可以使小車處于卸料/直通狀態。初始位置為直通狀態，當開始卸料時，兩側的擋板打開，位于皮帶上的擋板關閉，煤炭從皮帶兩側落入選定的原煤倉；當小車經過6#倉與7#倉之間時，為了避免煤炭撒落到外面，兩側的擋板關閉，皮帶上的擋板打開，此時小車處于直通位置，煤炭經過小車后依然還落在皮帶上，最終進入12#原煤倉中。
小車有兩種卸料方式，定點/連
|
